1 芯片概述

1.1 芯片简介

AT6558R-5300 是一款高性能 BDS/GNSS 多模卫星导航接收机 SOC 单芯片，片上集成 射频前端，数字基带处理器，32 位的 RISC  CPU，电源管理功能。芯片支持多种卫星导航 系统，包括中国的北斗卫星导航系统 BDS， 美国的 GPS，俄罗斯的 GLONASS，并实现多 系统联合定位。

1.2 主要特征

 支持 BDS/GPS/GLONASS 多系统联合定位 和单系统独立定位。

 具备有源天线检测与保护

 电源管理

• 方案一：采用 DCDC 供给内核 LDO，支持 2.7~3.6V 单电源供电，典型 3.3V 供电。

• 方案二：支持 1.8V~3.3V 电源直接供电。

 RTC 和备份电路电源可低至 1.4V。

 功耗： BDS/GPS 双模连续运行：~23mA@3.3V。 待机：8uA（@3.3V）

 封装尺寸： QFN40，5mm×5mm×0.9mm。

1.3 性能指标

 1.4 应用市场

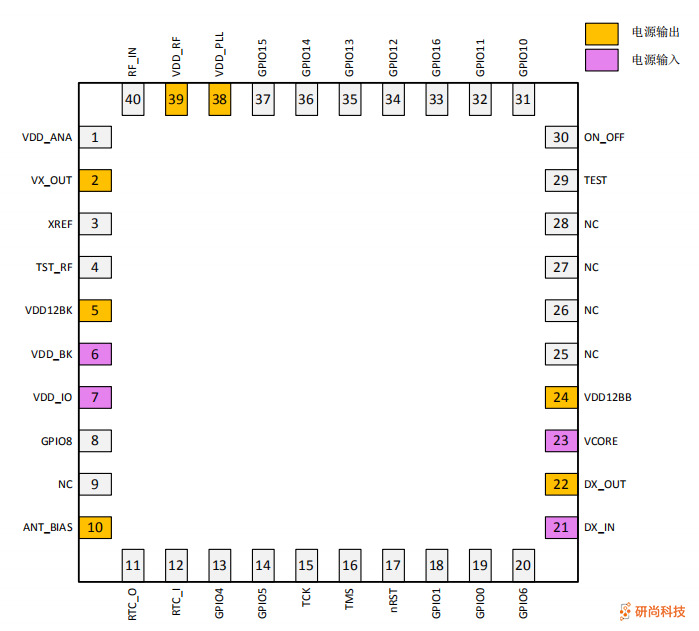

二、管脚说明

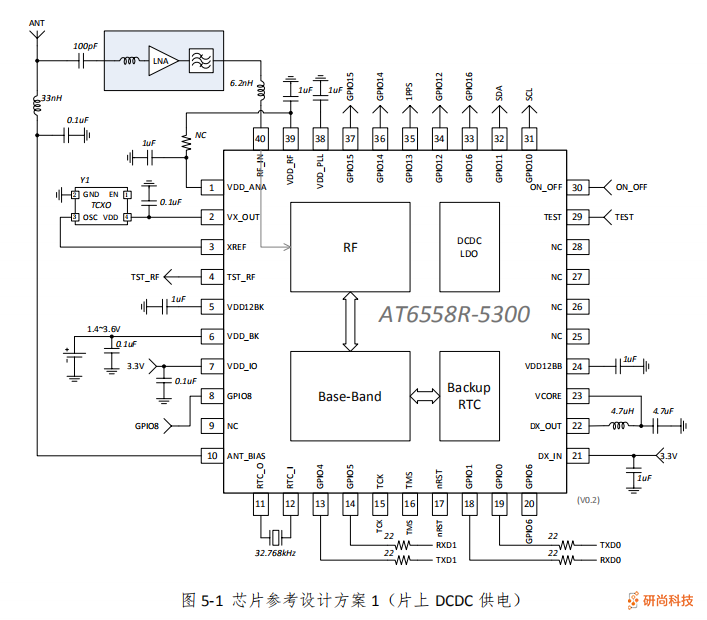

2.1 设计方案1

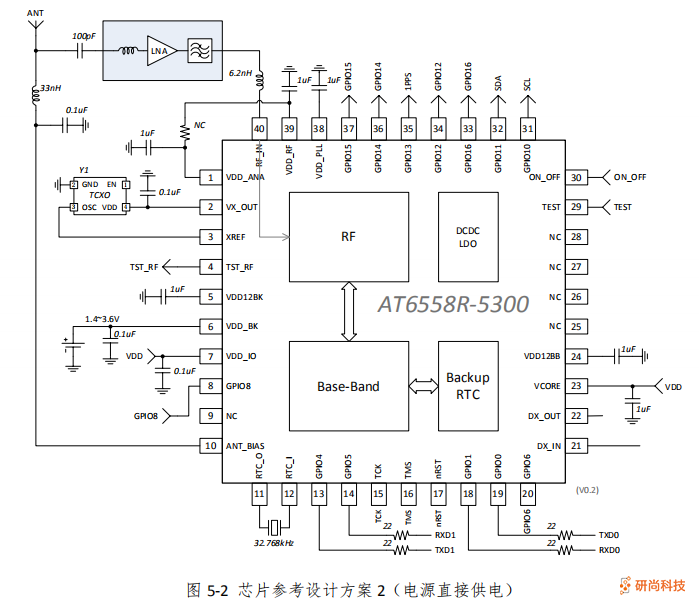

 设计方案2

样品申请或者获取更多产品信息请在官网留言或者联系sales。

AT6558R与UBLOX公司UBX-G7020-KT和UBX-M8030-KT封装管脚兼容，常用功能兼容。只需调整部分外围器件取值，就可以替代UBX-G7020-KT和UBX-M8030-KT，实现完美兼容替代使用。中科微提供芯片替代设计手册，并提供FAE技术支持，免除工程师后顾之忧、
