在小Biu中，使用了研尚科技提供的微源半导体LPS5Z7A1和顺芯ES7243等芯片产品。

小Biu是苏宁旗下一款性价比高，可玩性很强的智能硬件品牌。此前我爱音频网拆解过苏宁小Biu智能闹钟，以及首发楼氏智能麦克风的苏宁小Biu智能蓝牙耳机。最近，苏宁小Biu推出了新一代的紧凑型智能音箱产品小Biu极智，它的三围仅为90*90*60mm，且仅重250g，在智能音箱的产品中也有着较高的消费热度。为了进一步了解这款小Biu极智音箱，我爱音频网对音箱进行了拆解，让我们一起来看看。

一、苏宁小Biu极智的开箱

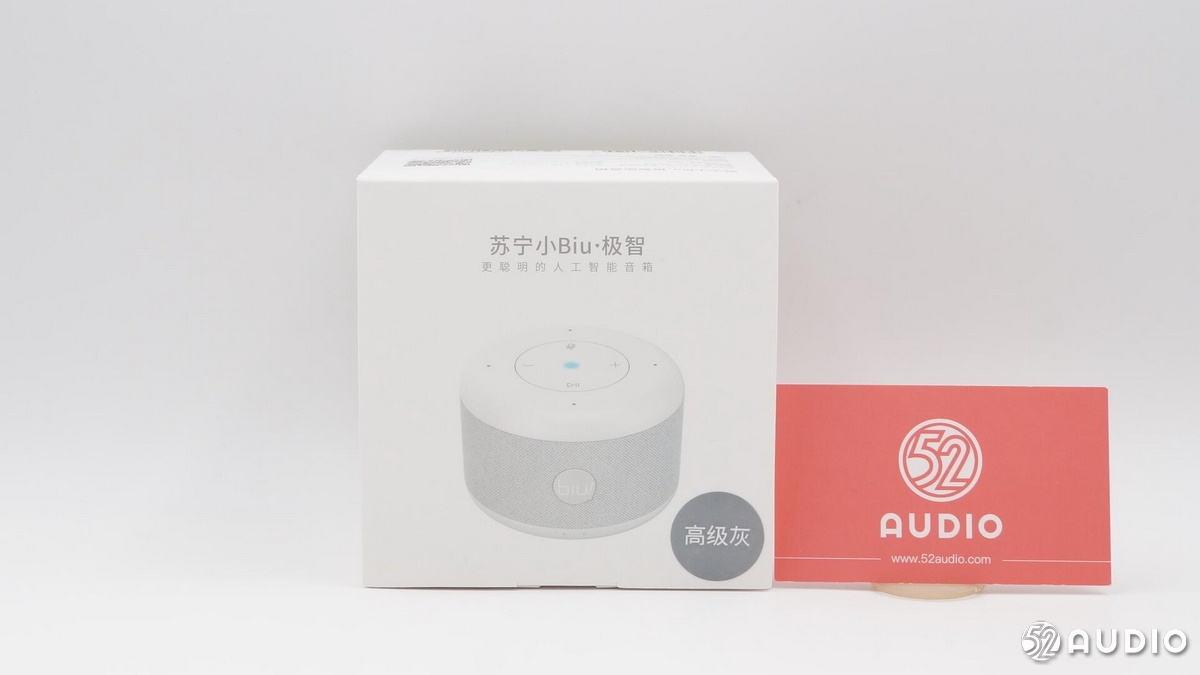

苏宁小Biu极智包装盒的正面，音响图片的上方写有大字体的苏宁小Biu极智，和小字体的更聪明的人工智能音箱，右下方标注产品的机身颜色：高级灰。

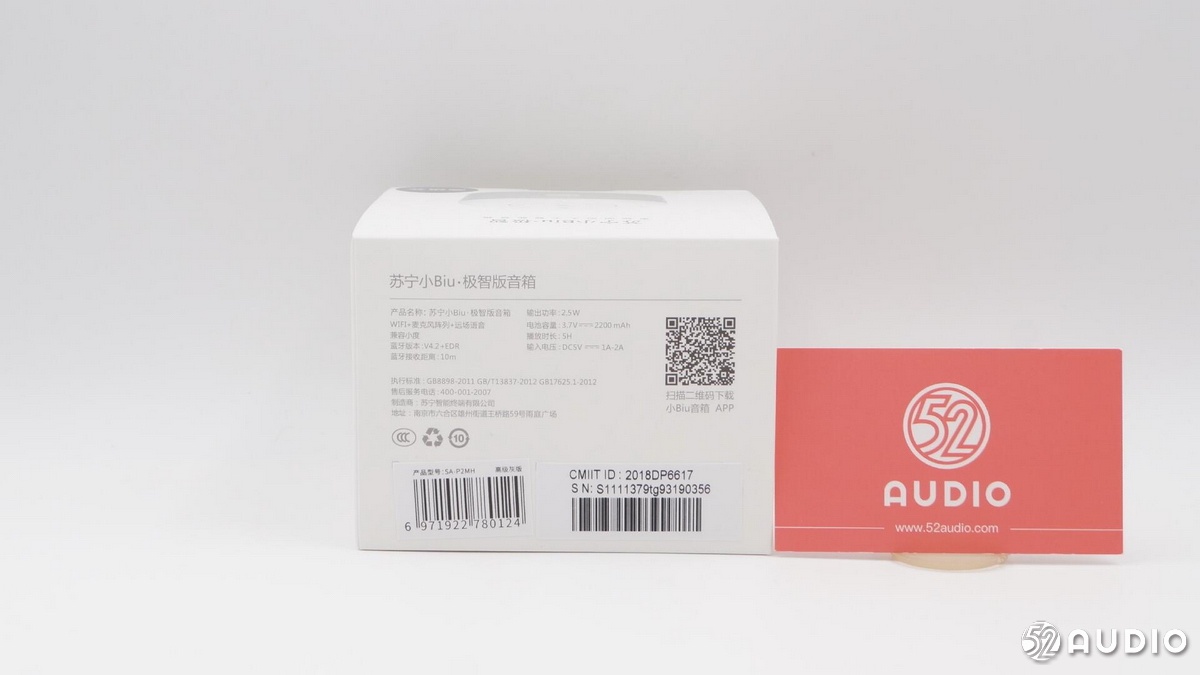

包装盒的背面写有音箱的规格参数：蓝牙版本 V4.2+EDR；蓝牙接收距离 10m；输出功率 2.5W；电池容量 3.7V 2200mAh；输入电压 DC5V—1A~2A。

包装上的biu！logo，下方还注明有兼有小度的文字。

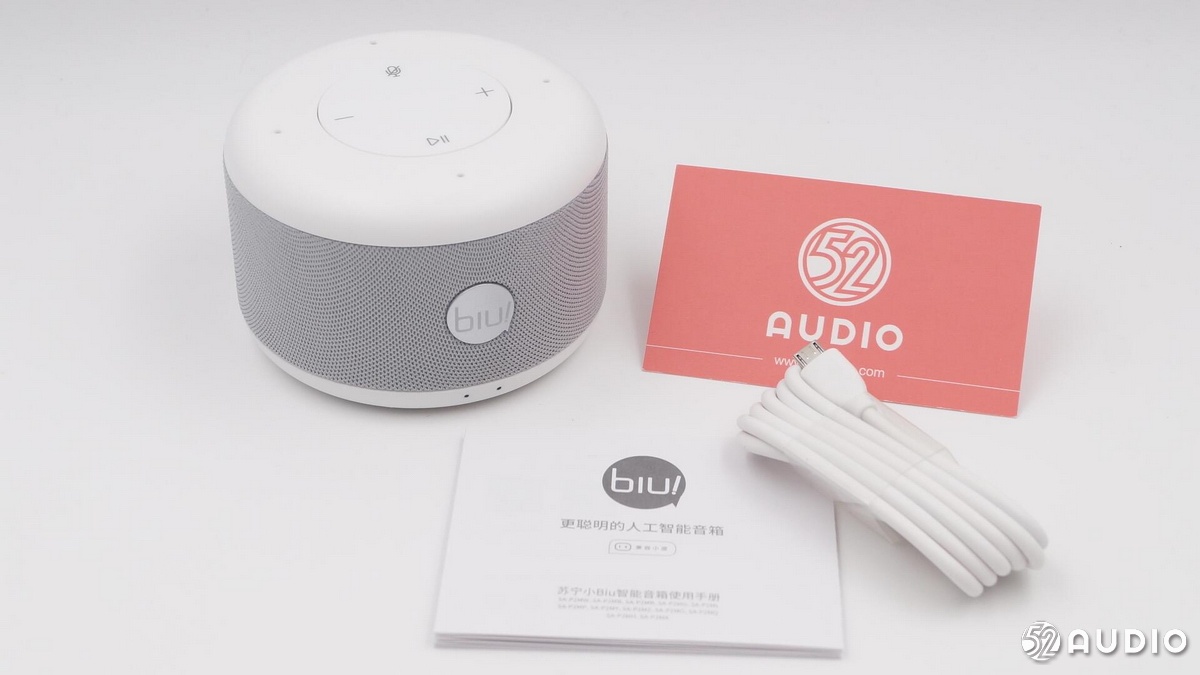

包装内含有，小Biu智能音箱一个(高级灰)，白色USB-A to Micro-USB充电线一条及说明书一本。

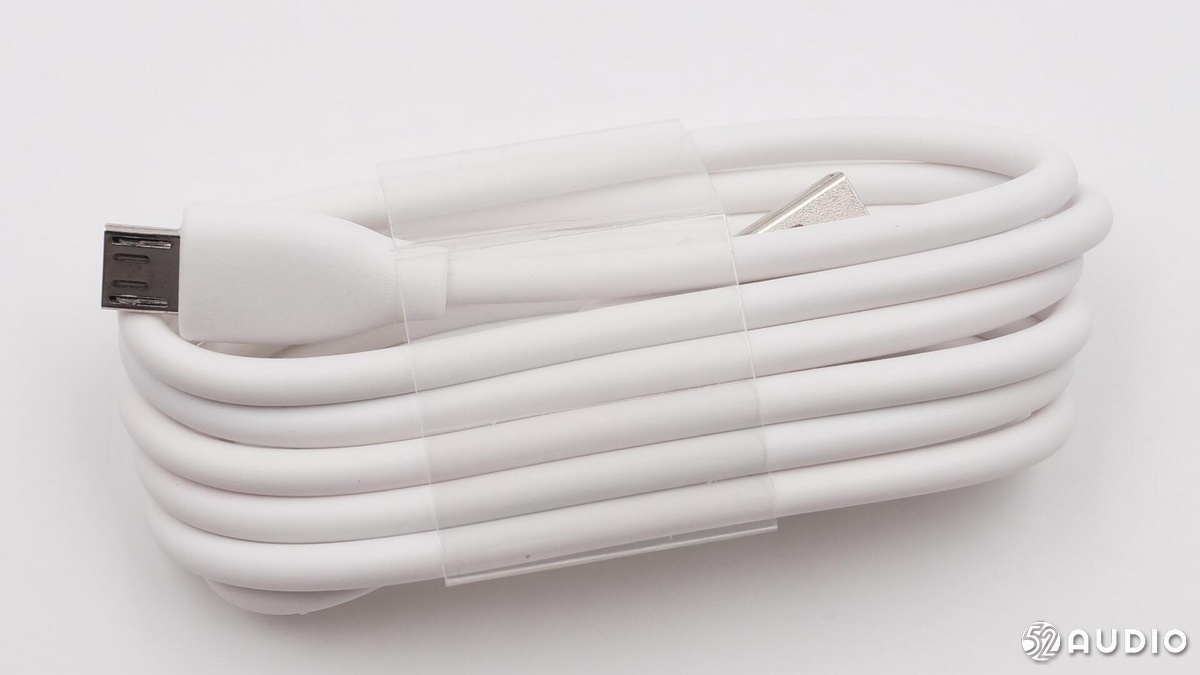

可以看到这条充电线，线材直径较粗，可以带来较强的抗磨损能力。

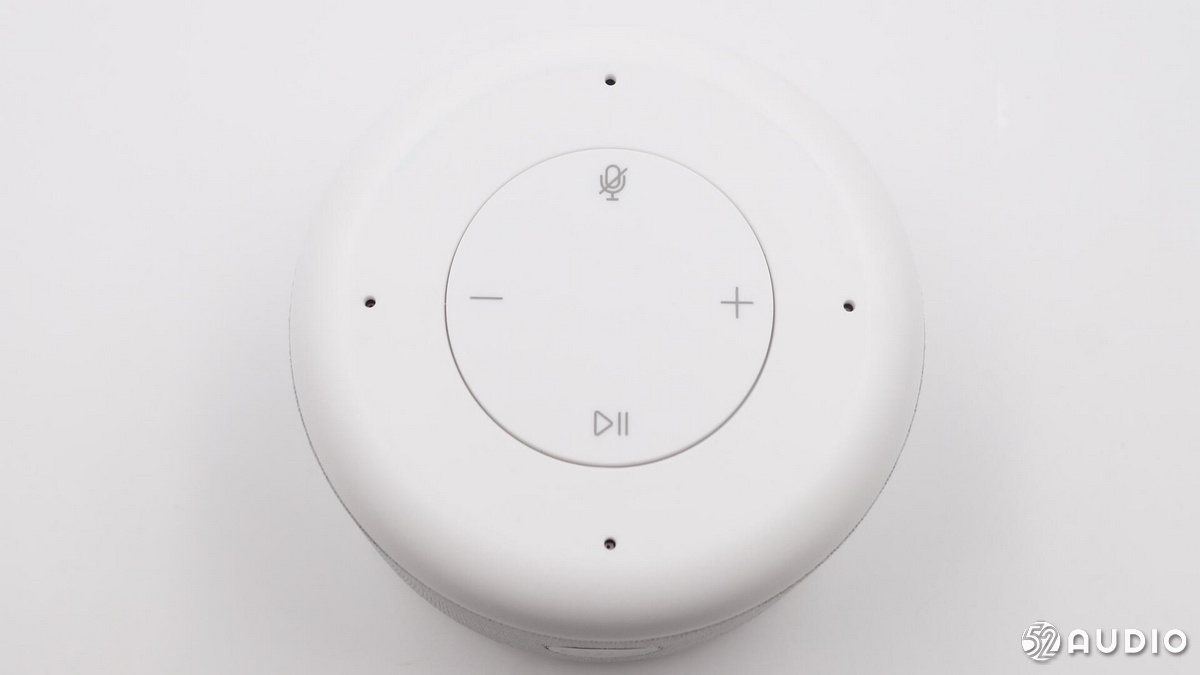

小Biu音箱顶部包含四颗触控按键，分别是：减键(短按音量减小，长按上一曲)、加键(短按音量增大，长按下一曲)、播放暂停键(短按恢复暂停播放)、静音键(手动打开关闭麦克风)，并且中间隐藏有呼吸灯。在顶部四颗按键外侧，分布有四个圆形小孔，这是小Biu极智音箱全新设计的4Mic阵列。通过软硬件的结合，使得在5米的范围内能够实现精准的语音识别能力。

底部有两颗大按键：电源键(长按开关机)，WiFi键(短按模式切换，WiFi模式下长按进行配网，蓝牙模式下长按蓝牙断开)；同时按下电源键和WiFi键3秒，即可恢复出厂设置。一颗RESET按键，当出现死机或是音箱无响应的时候，我们可以短按一次RESET来实现强制断电的功能。

圆柱形箱身柱面为网状纹路的无损音频织物构成，提升音质的同时也能起到很好的装饰作用。丝网中部嵌以银色的biu！金属logo。下方有两颗工作状态指示灯。

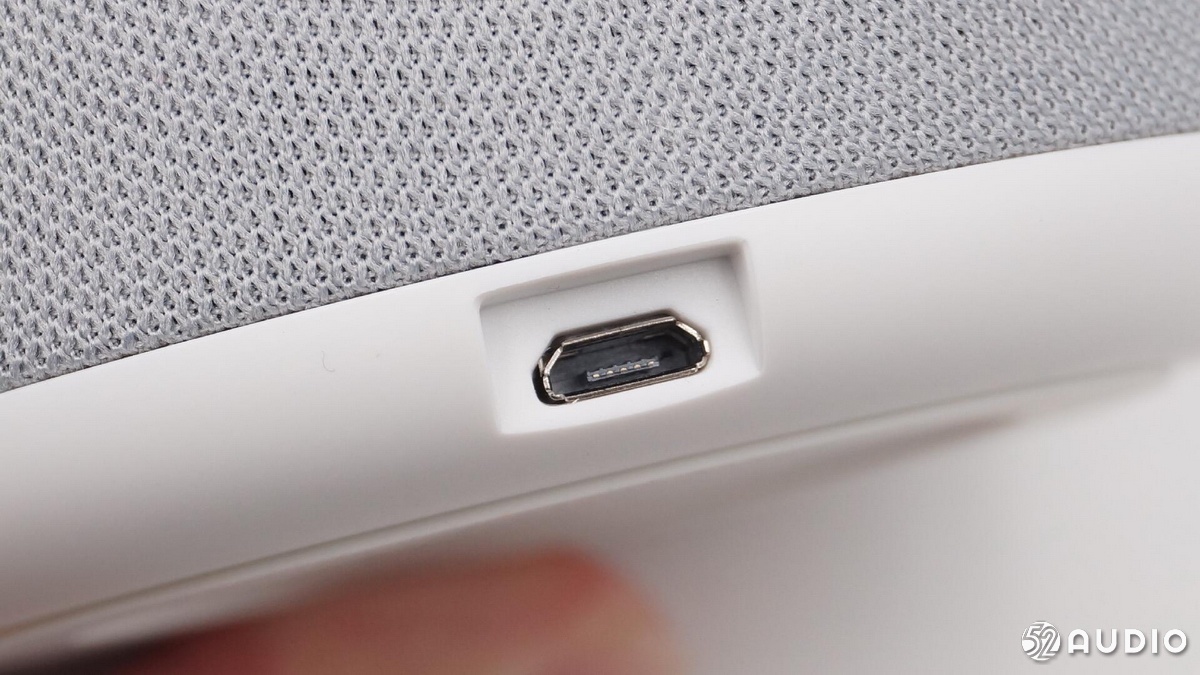

箱身底部的充电接口为Micro-USB充电口。

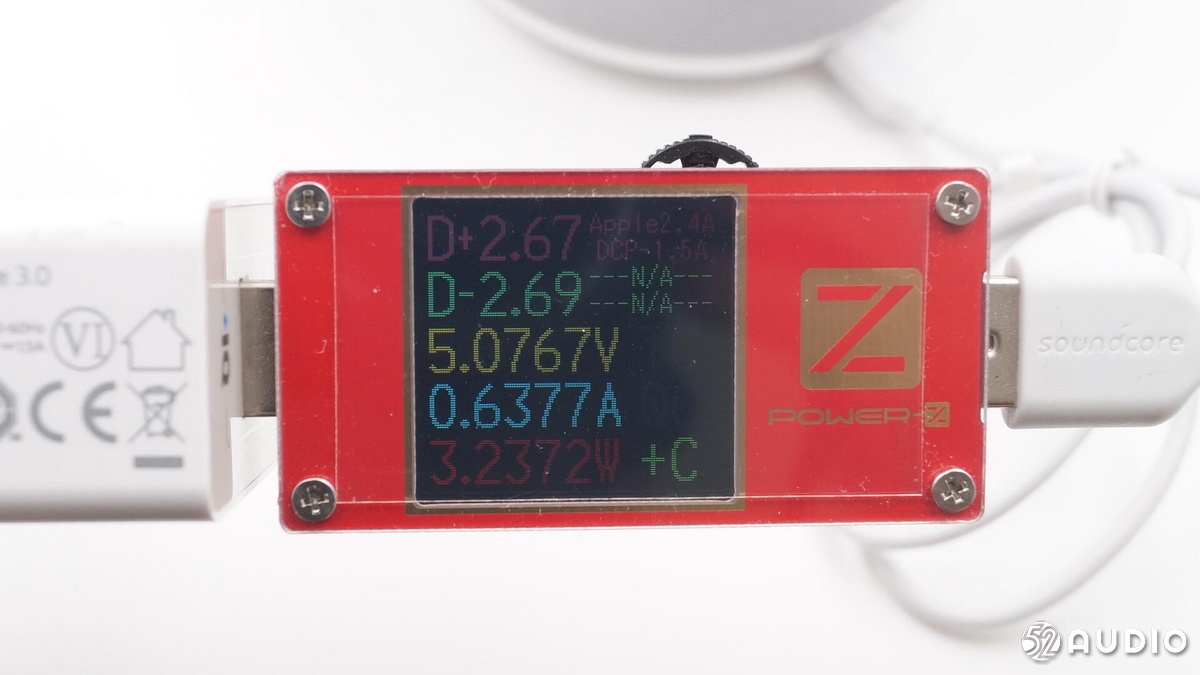

我爱音频网采用ChargerLAB POWER-Z KT001进行充电测试。

二、苏宁小Biu极智的拆解

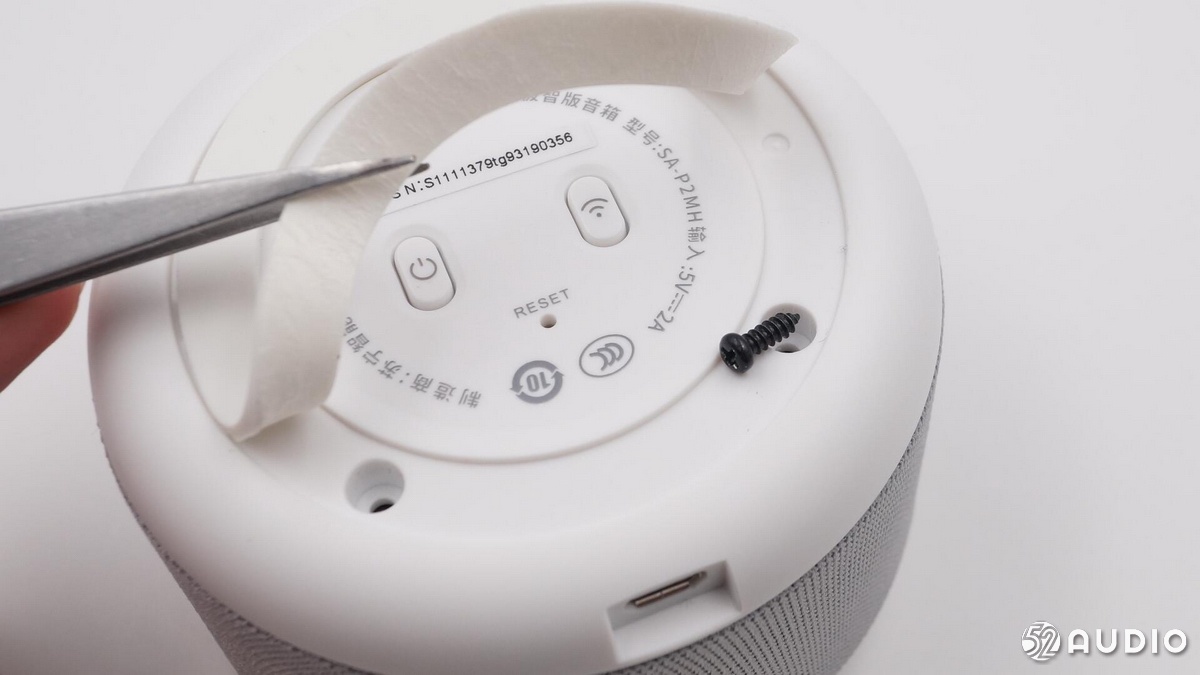

我们用镊子揭开白色防滑塑胶环，可见底部隐藏的固定螺丝。

取下固定的螺丝，我们把底部分离。

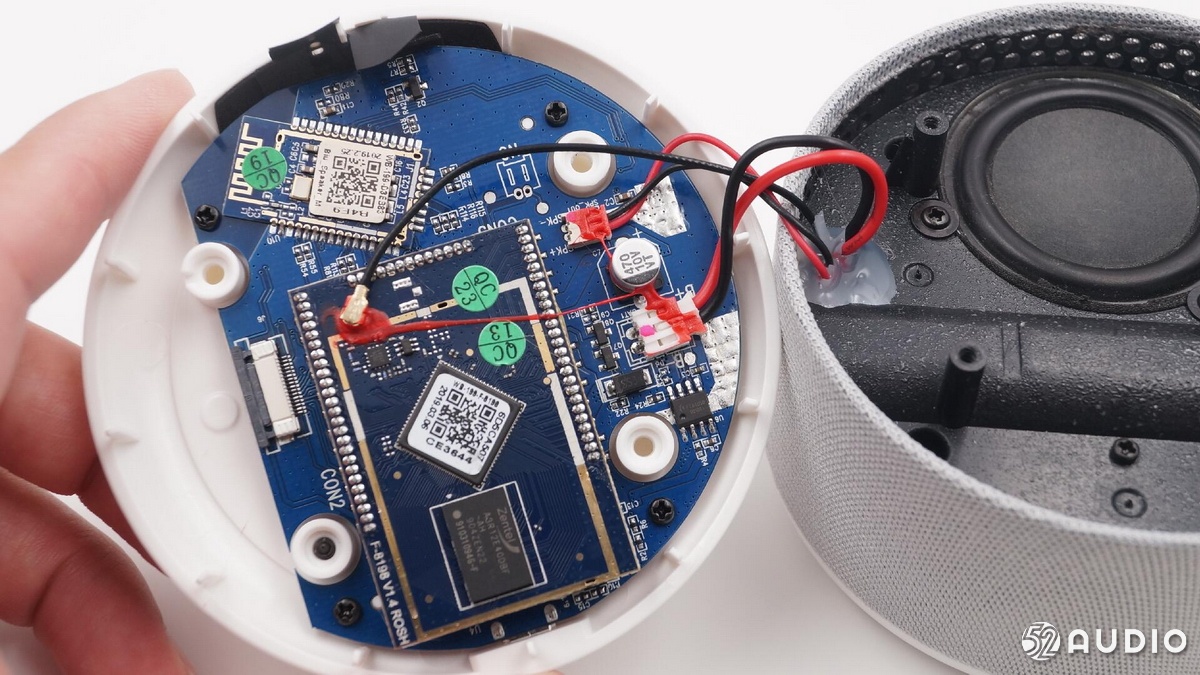

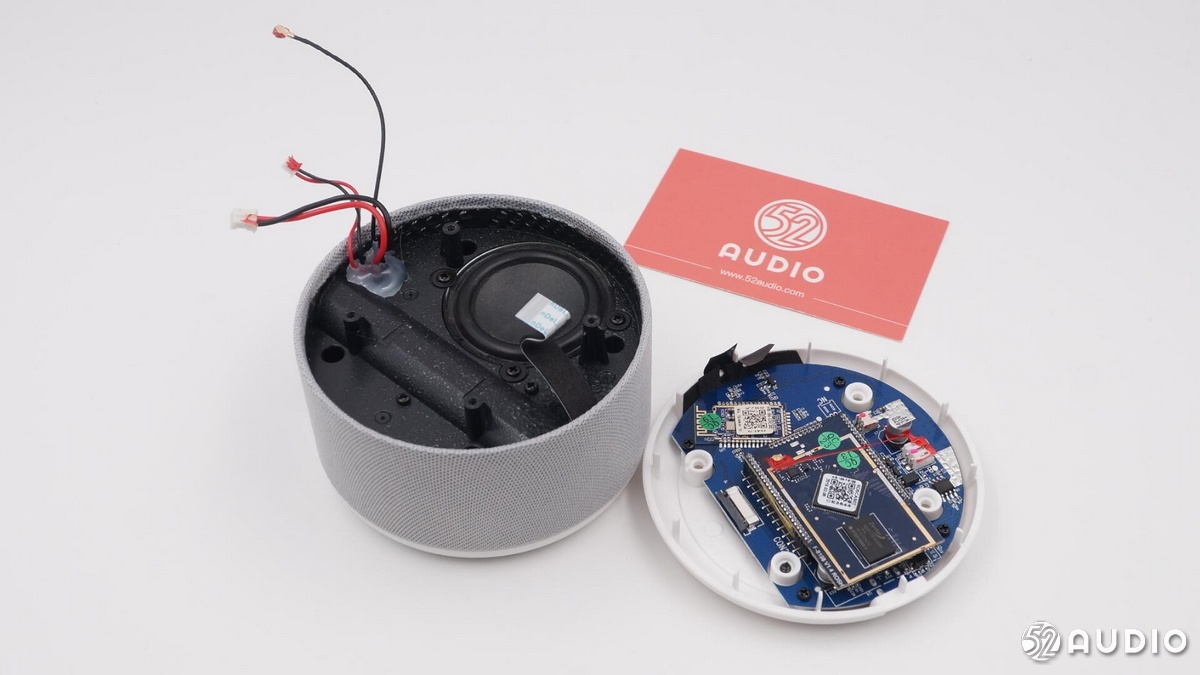

音箱主板一览。导线与主板通过插座连接。

功放单元和音箱的主板。

单元音腔部 采用黑色塑料材质，表面做了喷涂工艺处理。

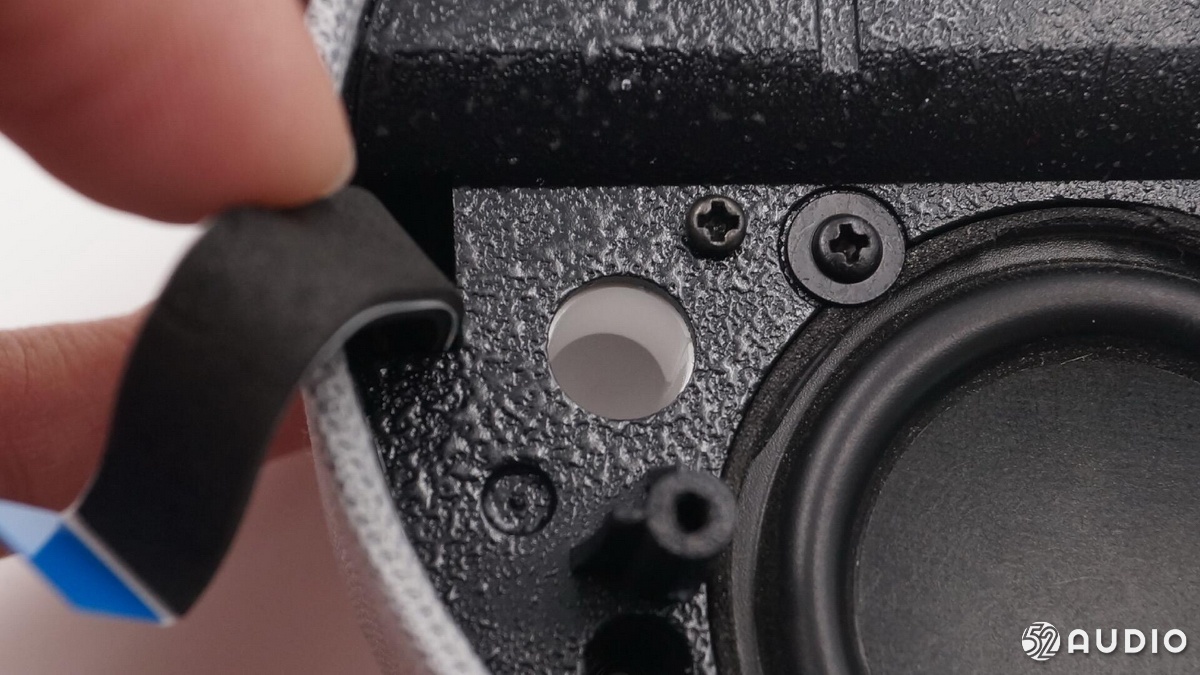

功放单元旁边倒相孔开口。

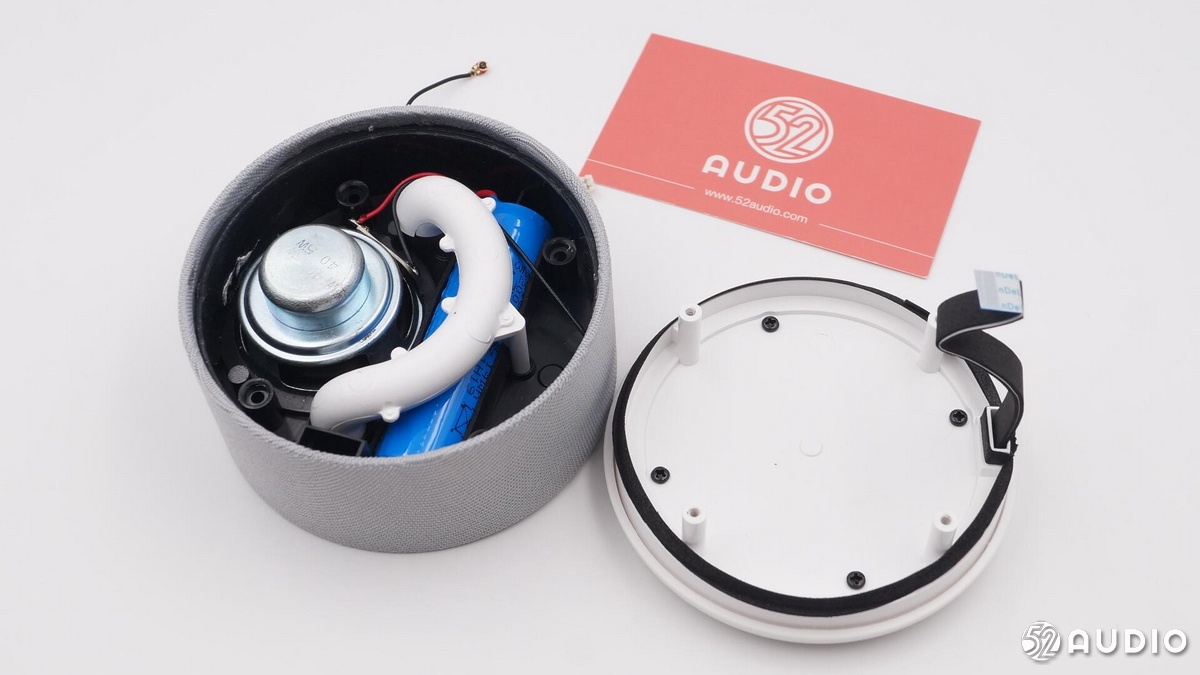

我们接着打开音箱的顶盖。

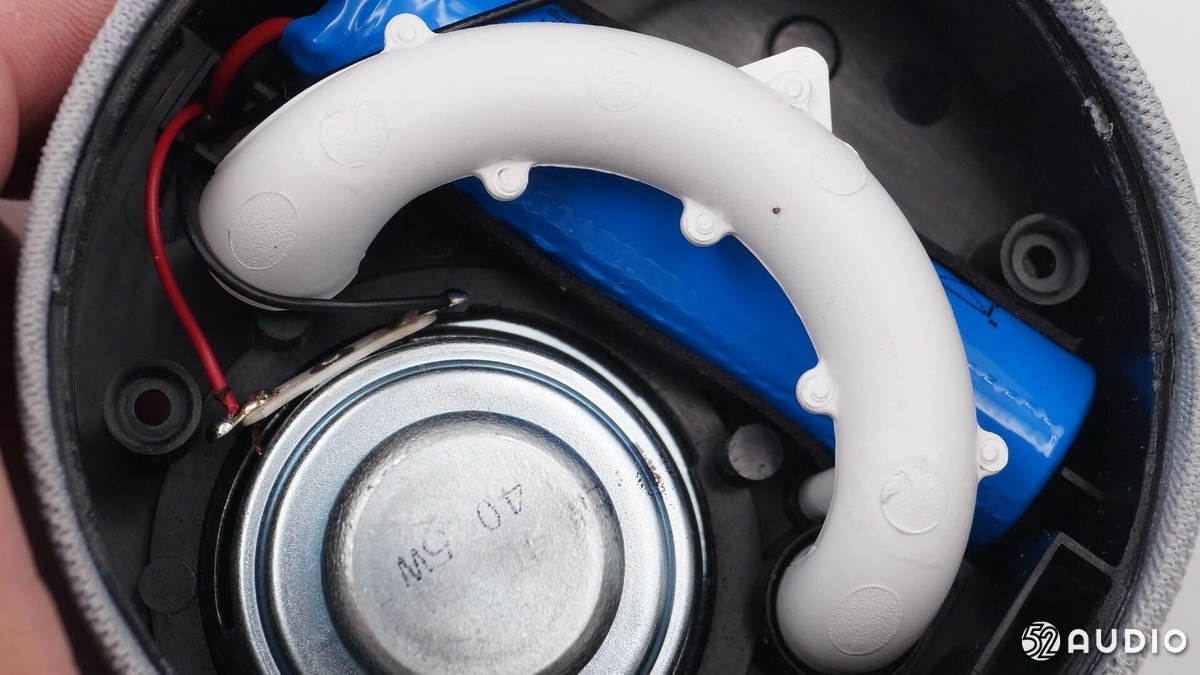

功放单元顶部特写。

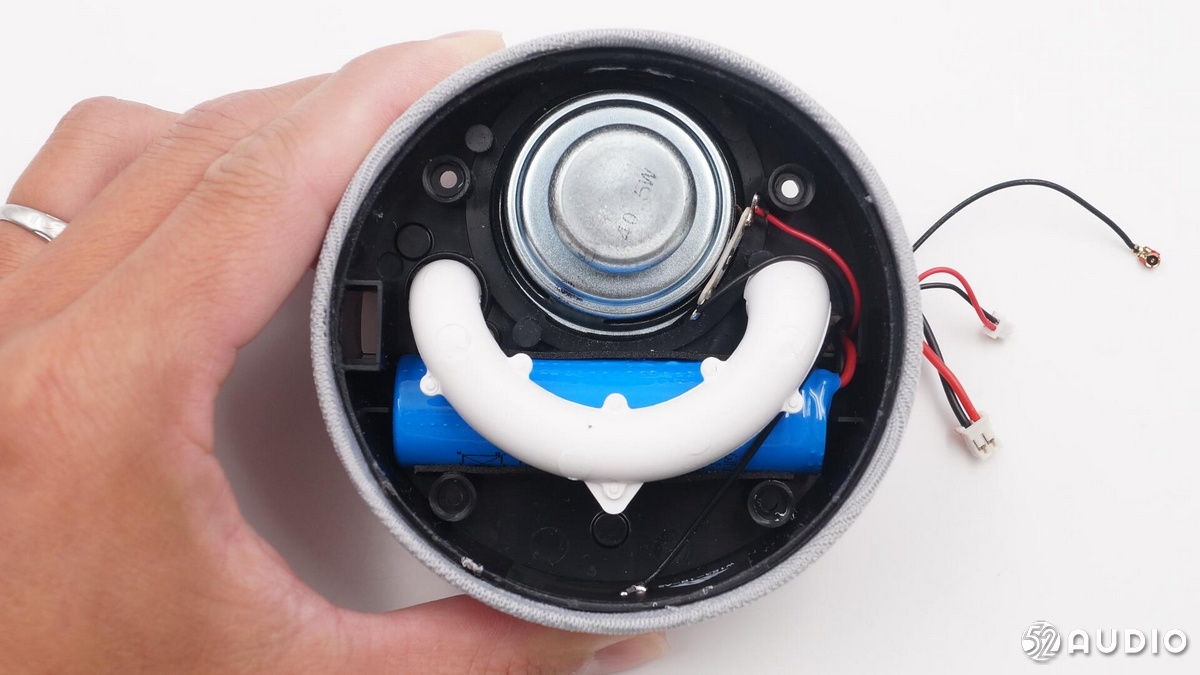

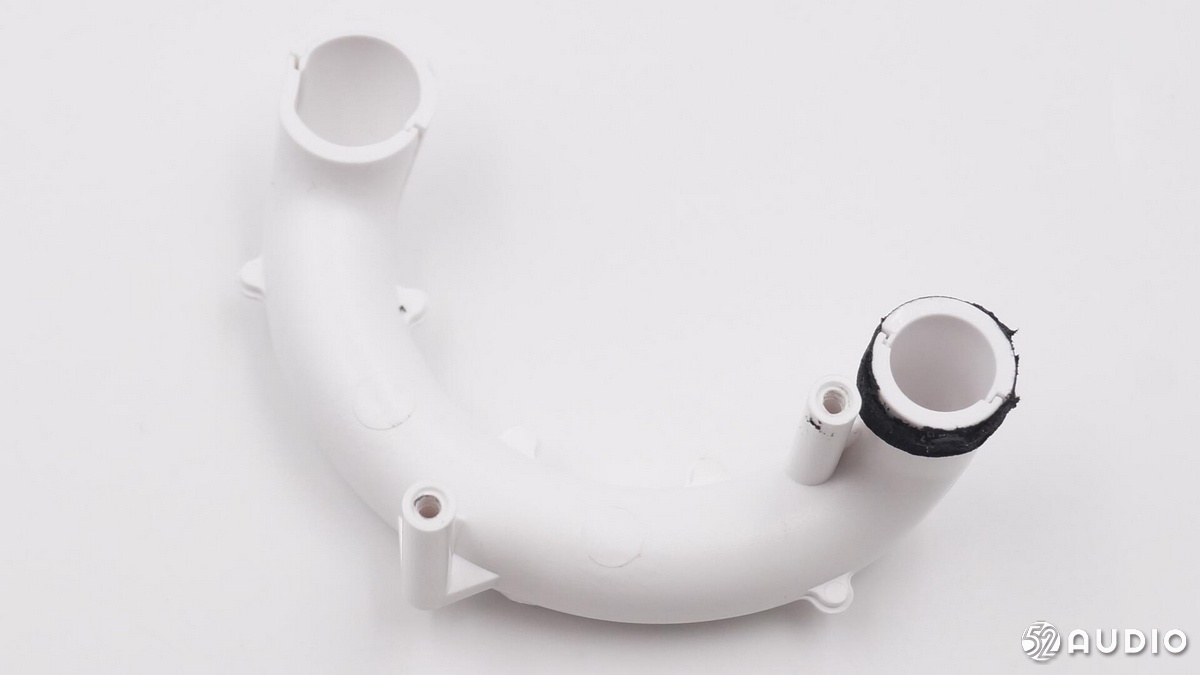

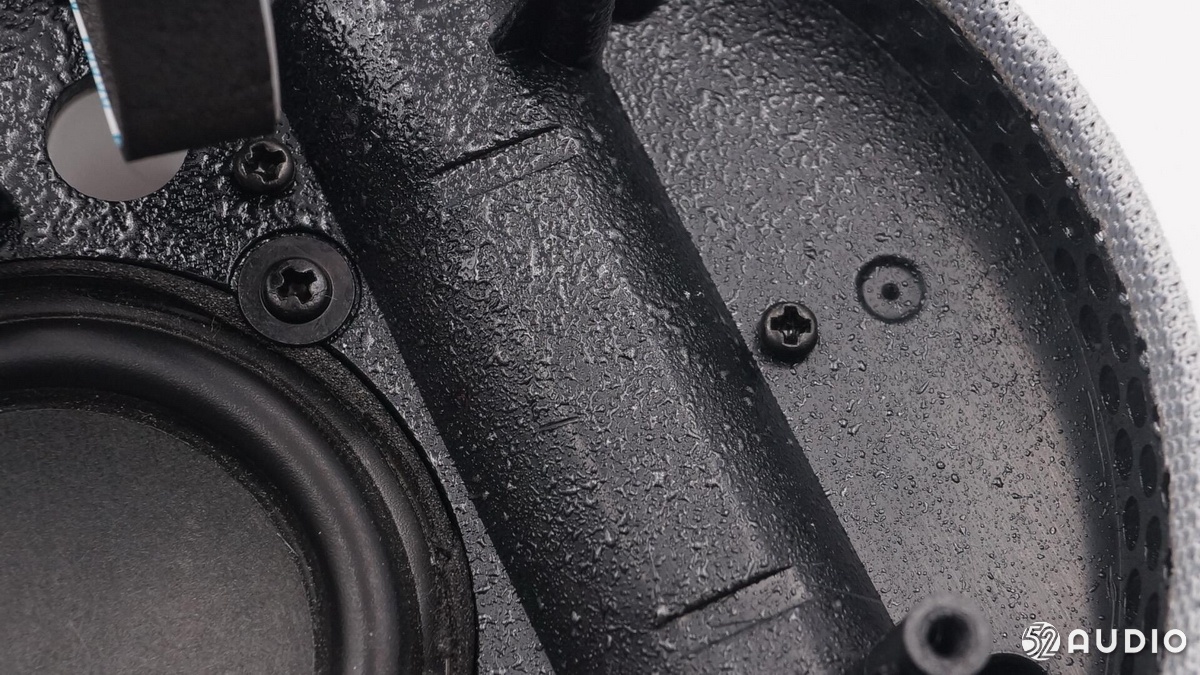

这是倒向孔导管，增加音箱低频效果。

阻抗4Ω功率5W的扬声器。

倒向孔导管背部特写。

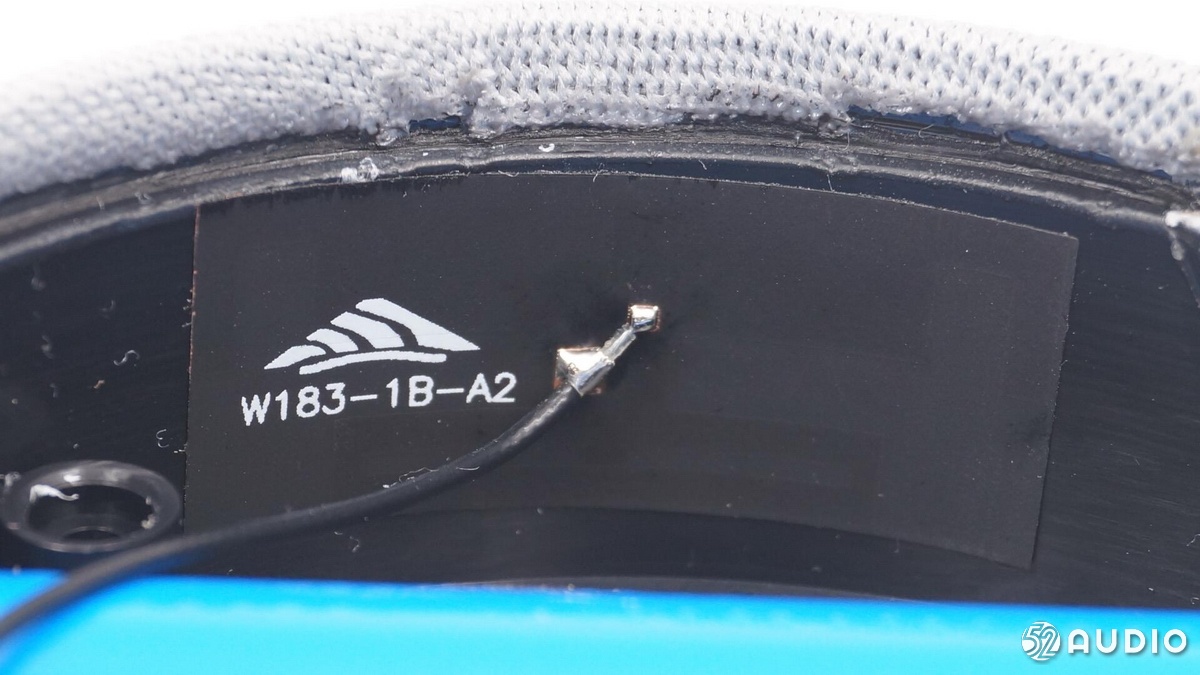

箱体内壁贴有独立的的软PCB天线。

音箱内置了2200mAh，3.7V，容量8.14Wh的18650C型号的锂电池。

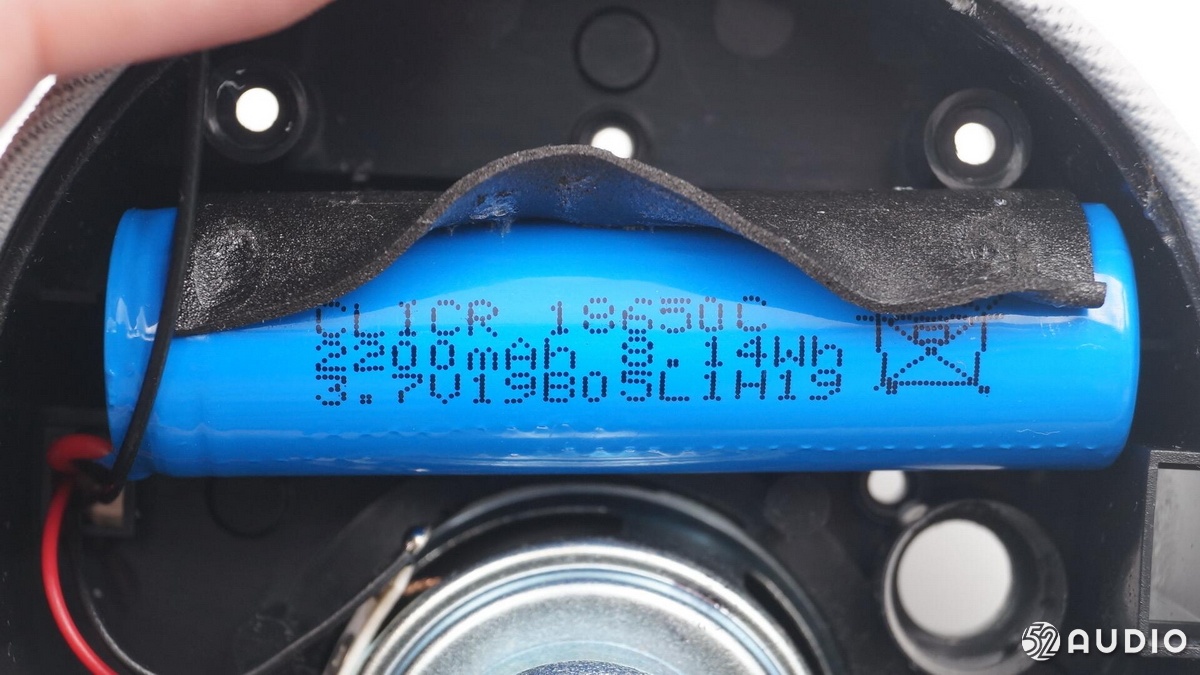

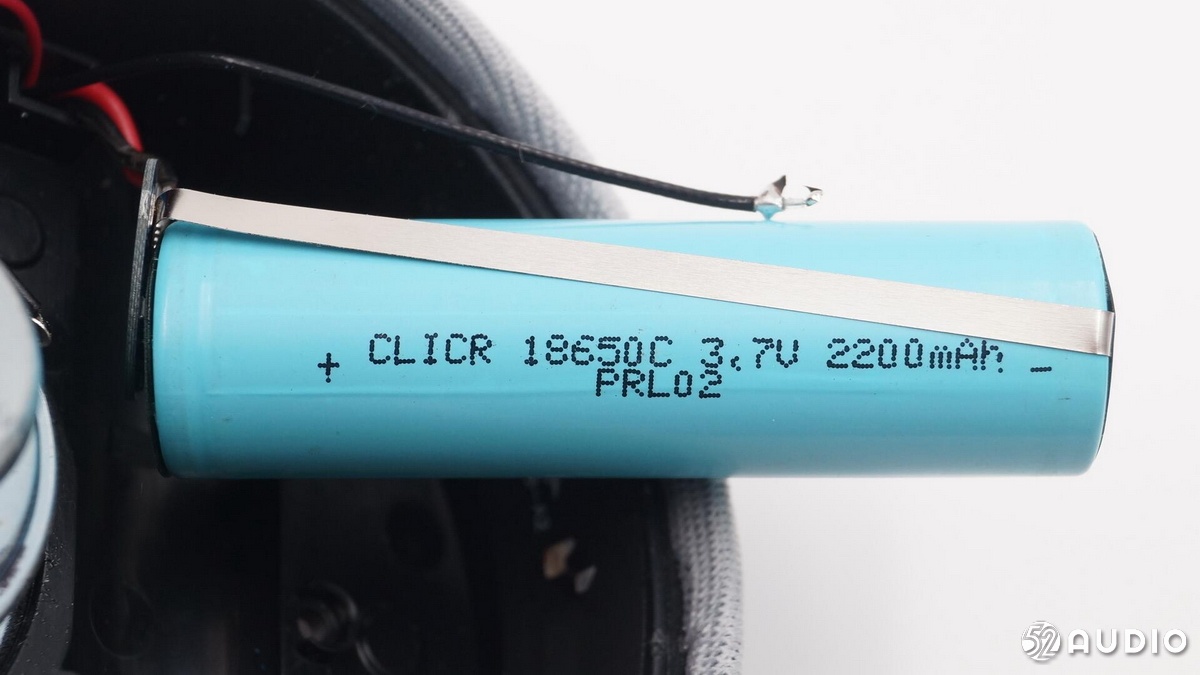

CLICR 18650C 3.7V 2200mAh锂离子电池。

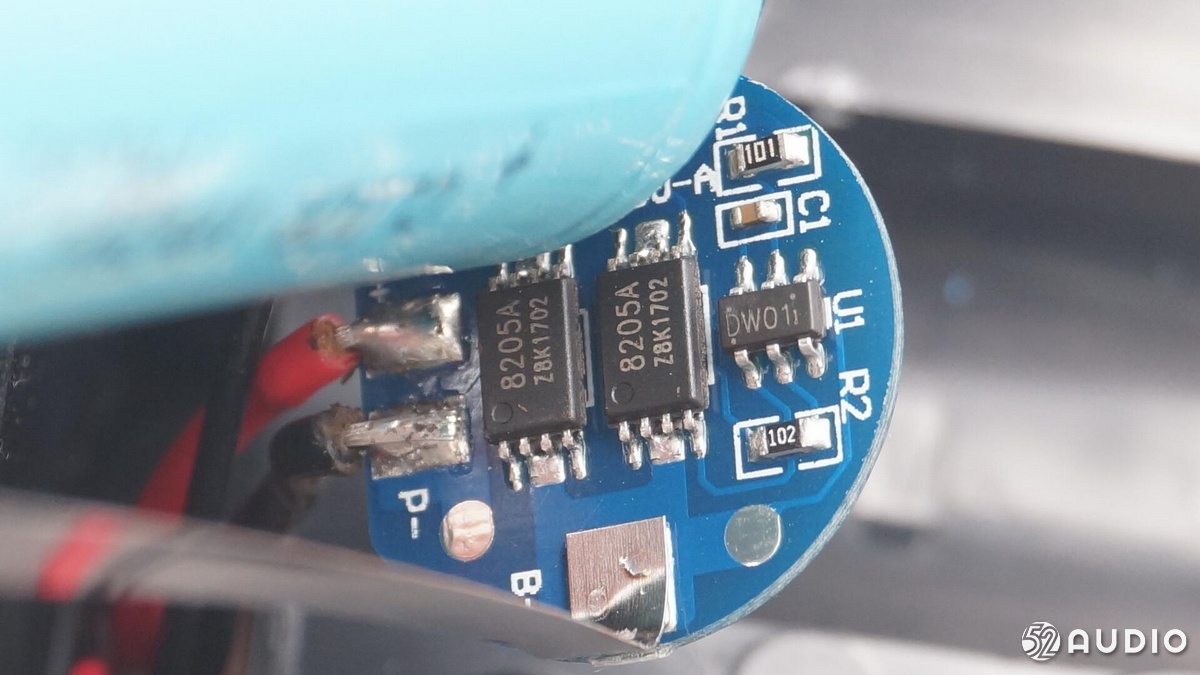

电芯具有独立的保护板，板载两颗 8205A Z8K1702 IC。

音箱的顶盖内部特写，内部装配麦克风/按键副板。

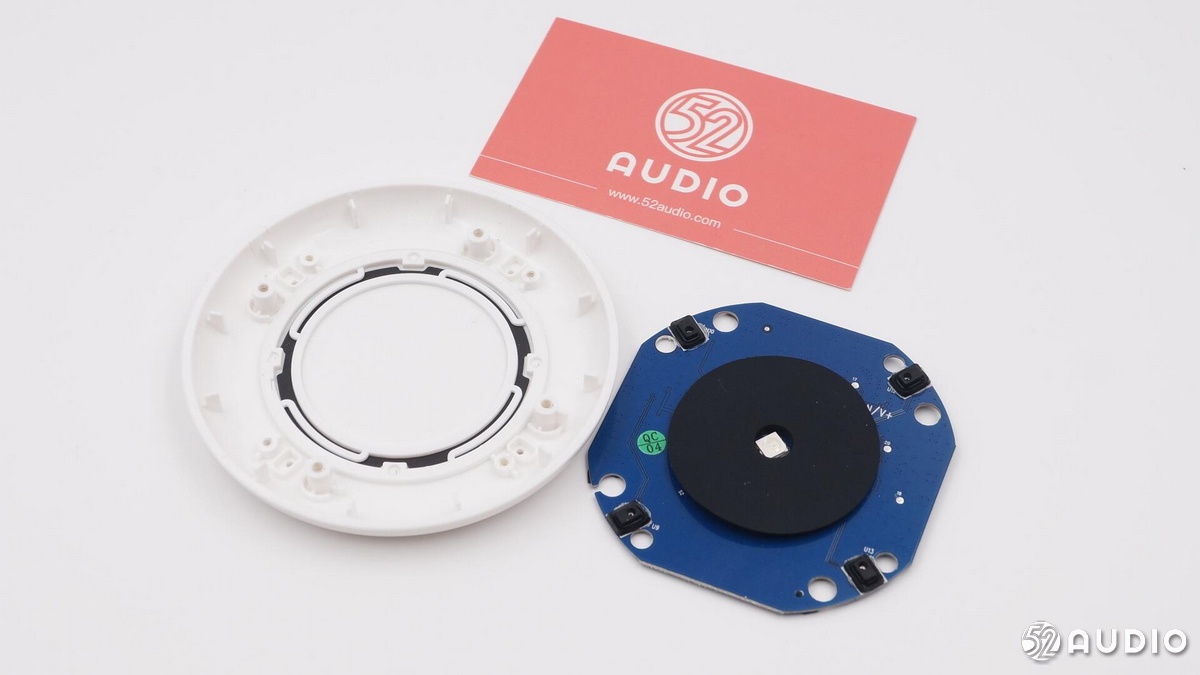

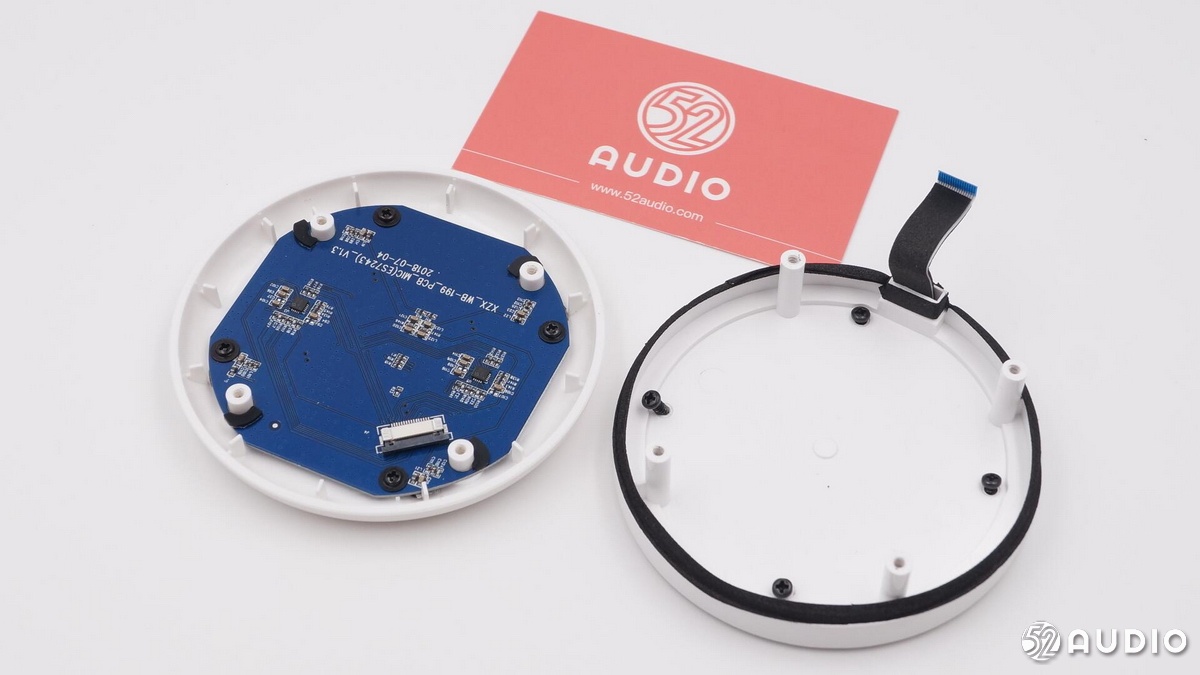

顶盖与副板分离。

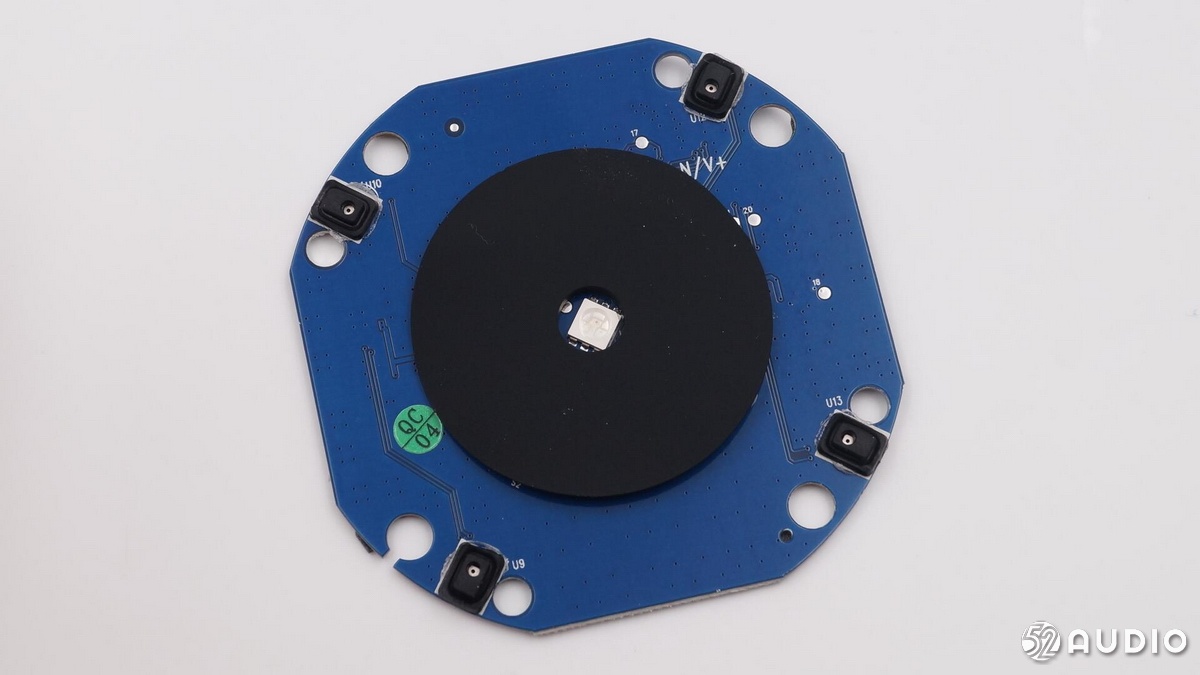

副板正面特写。

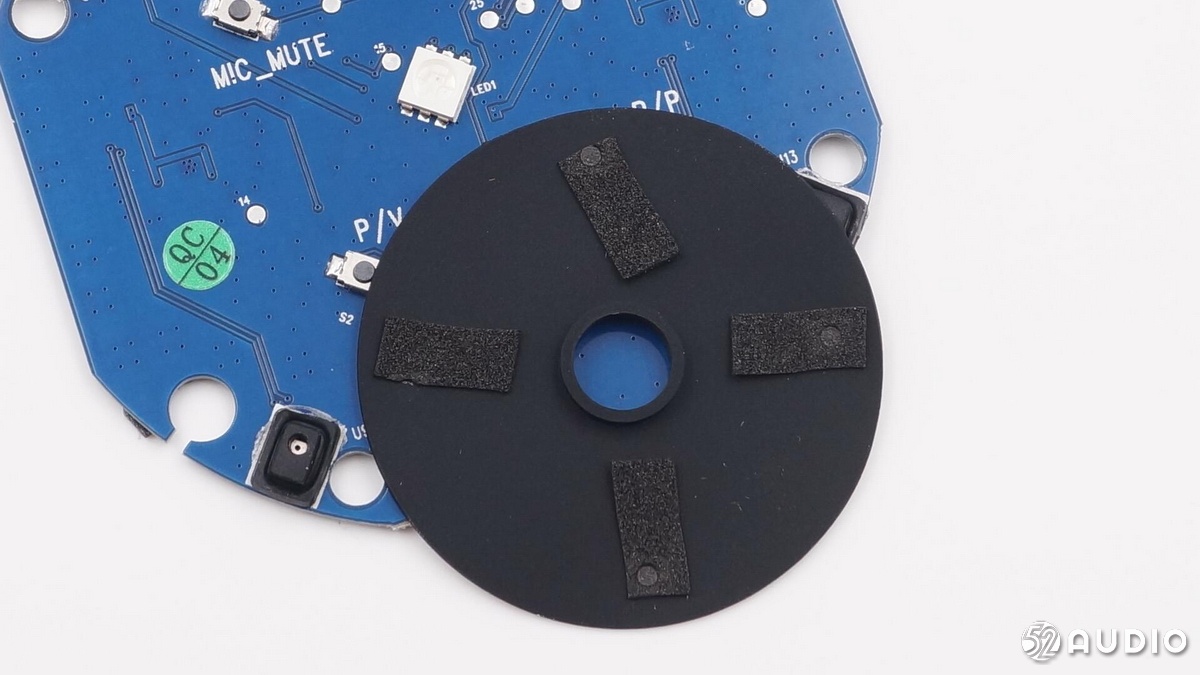

主板正面中部贴有宽环形黑色橡胶垫，既能遮光又能为微动按键起到缓冲作用，延长微动按键的寿命。

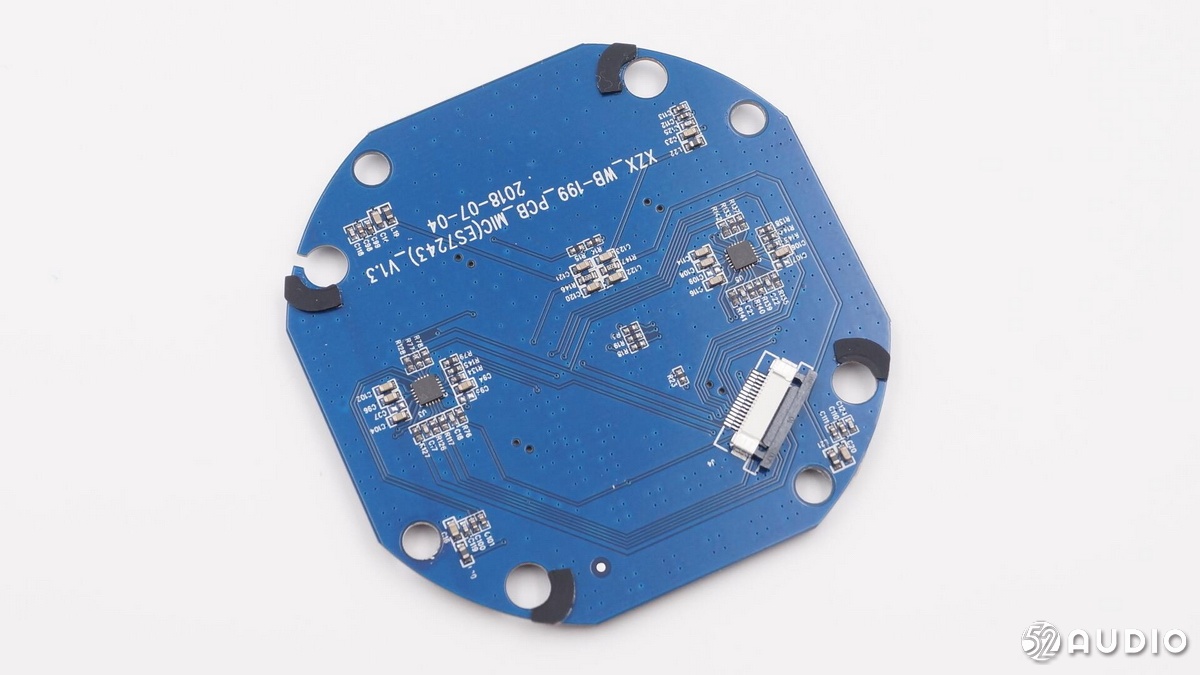

副板背面一览。

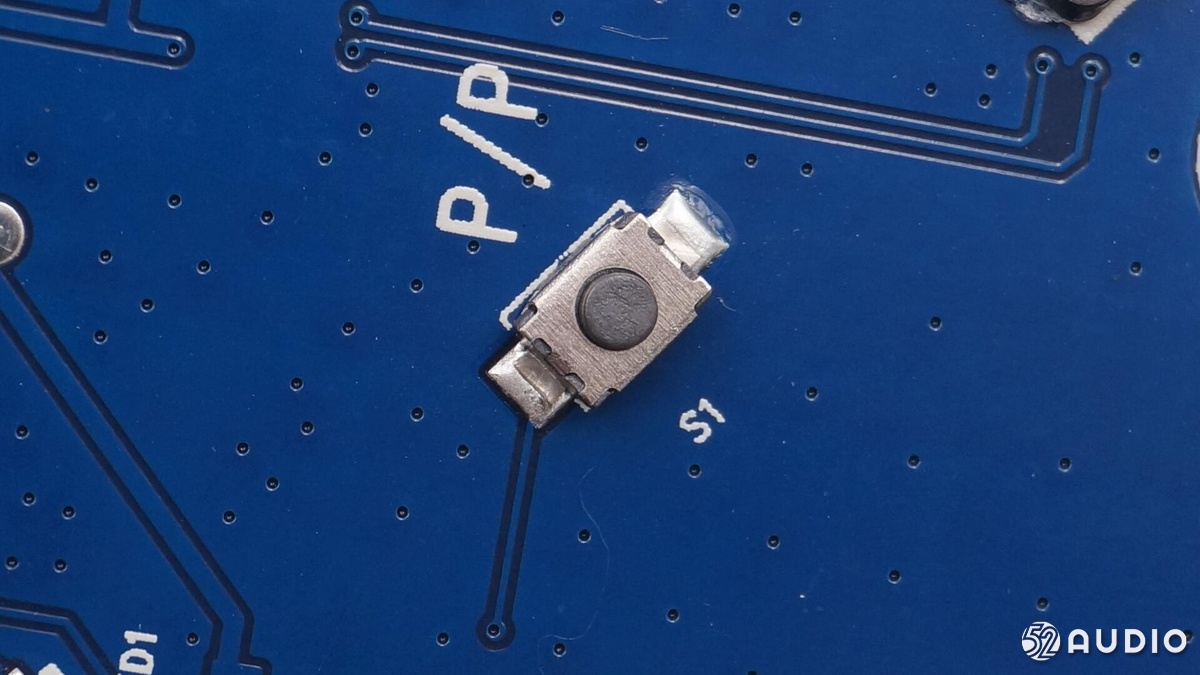

微动按键特写。

副板LED灯特写。

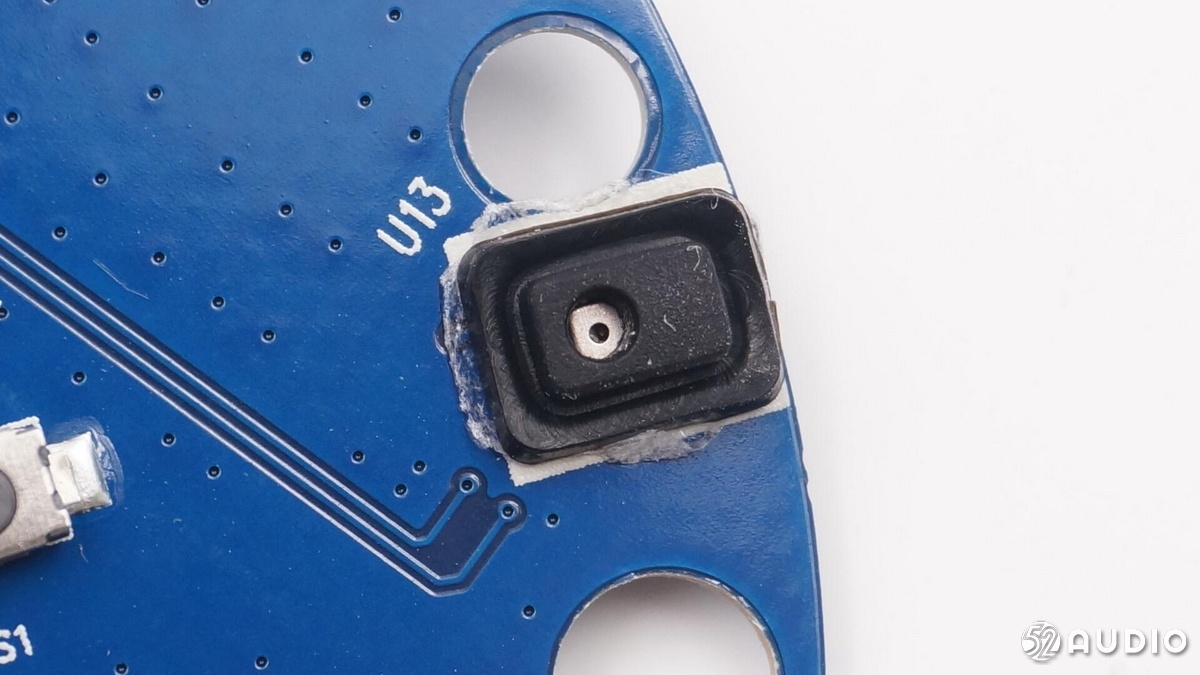

主板正面的麦克风用黑色胶套包裹。

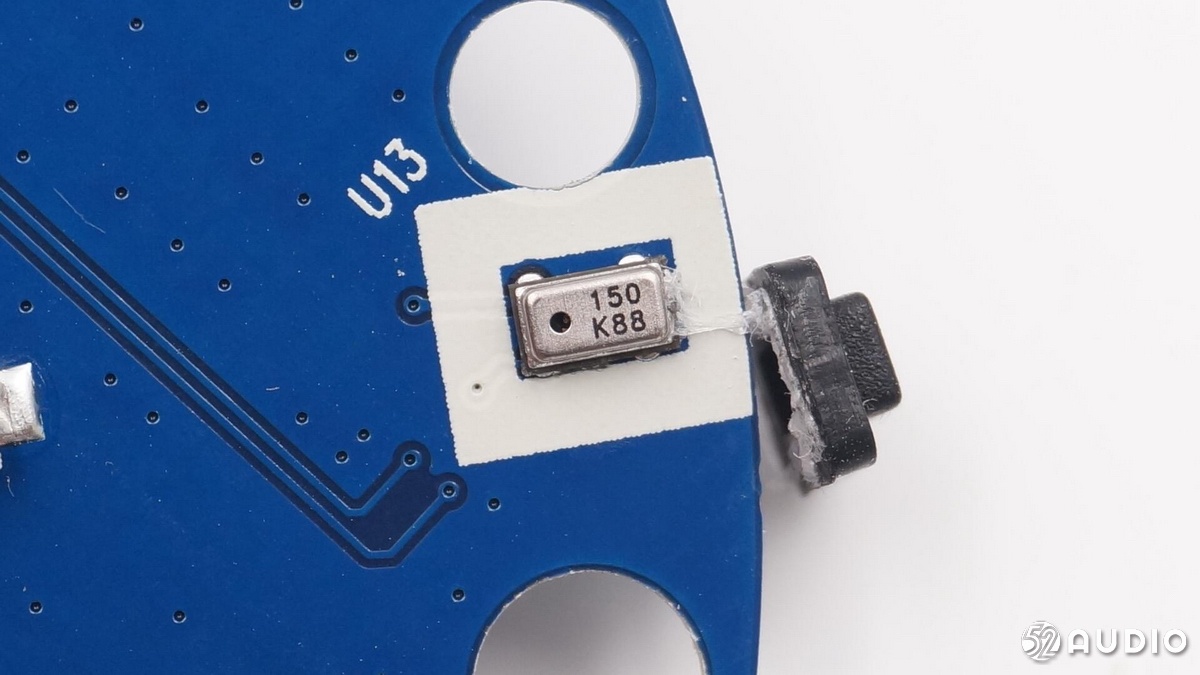

丝印150 K88 硅麦。

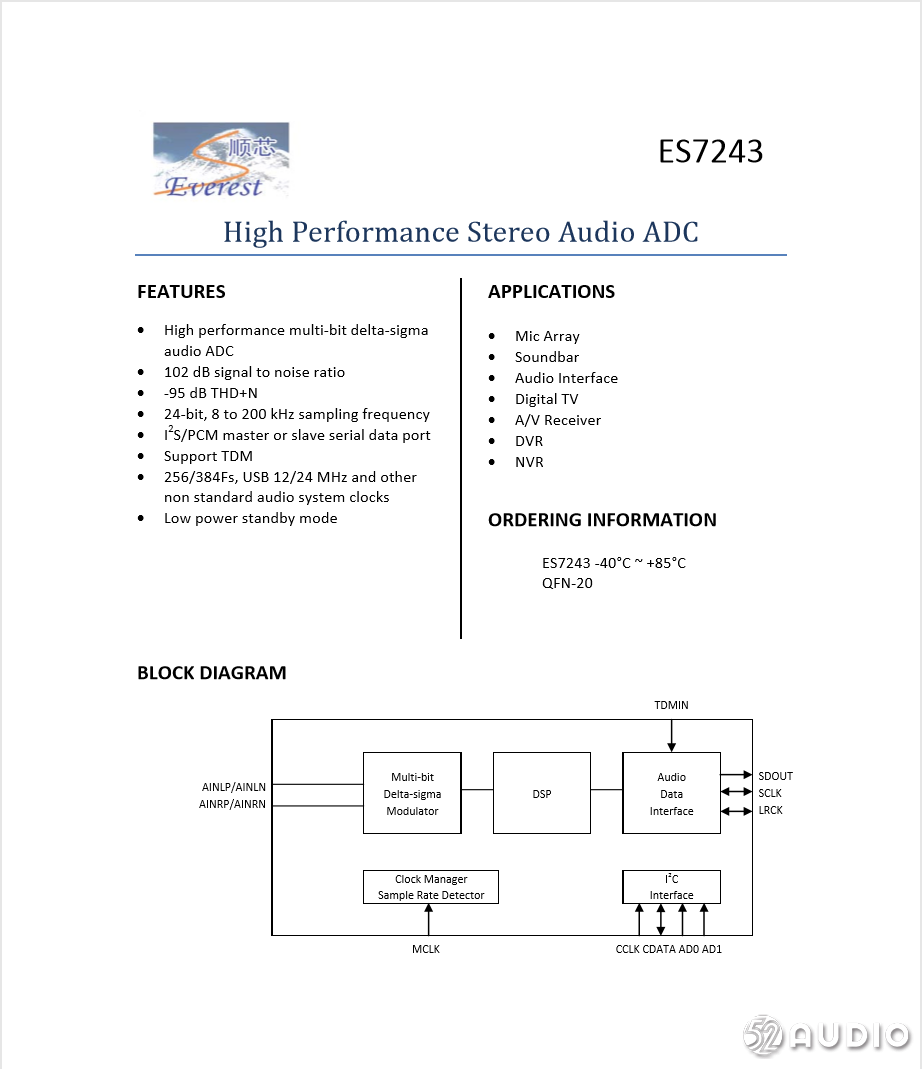

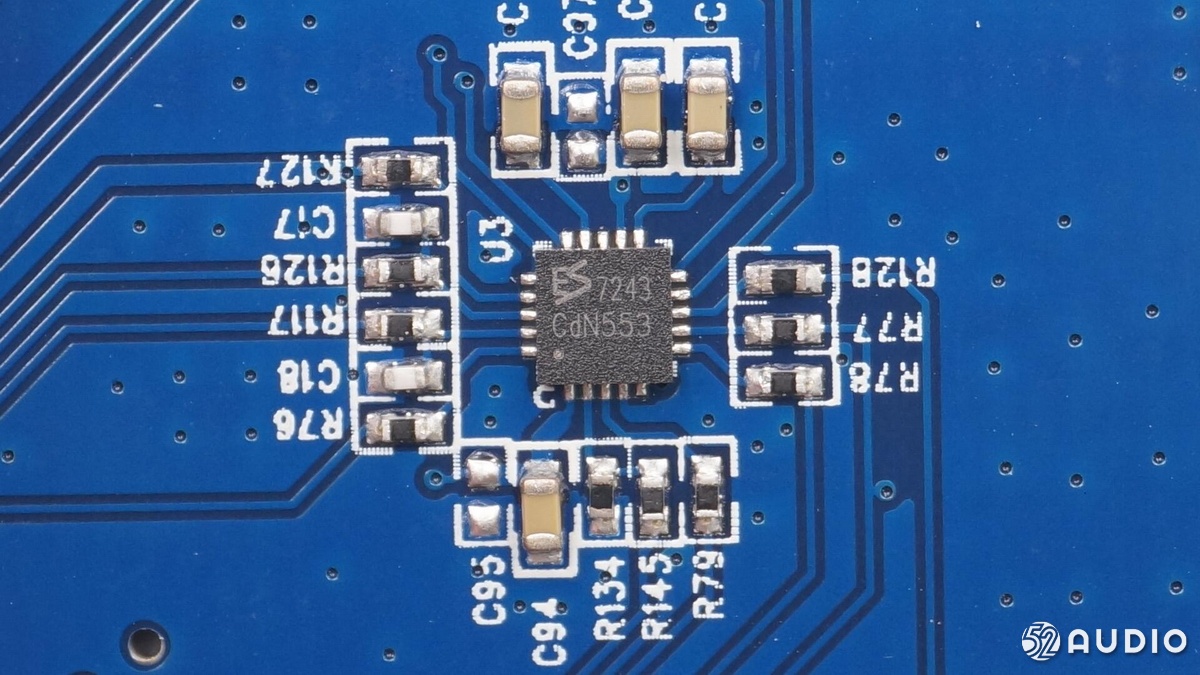

顺芯ES7243 CdN553，ES7243是一颗2路ADC（MIC）音频模数转换IC。

音箱主板是用螺丝固定在壳体，可见主板分上下两层。

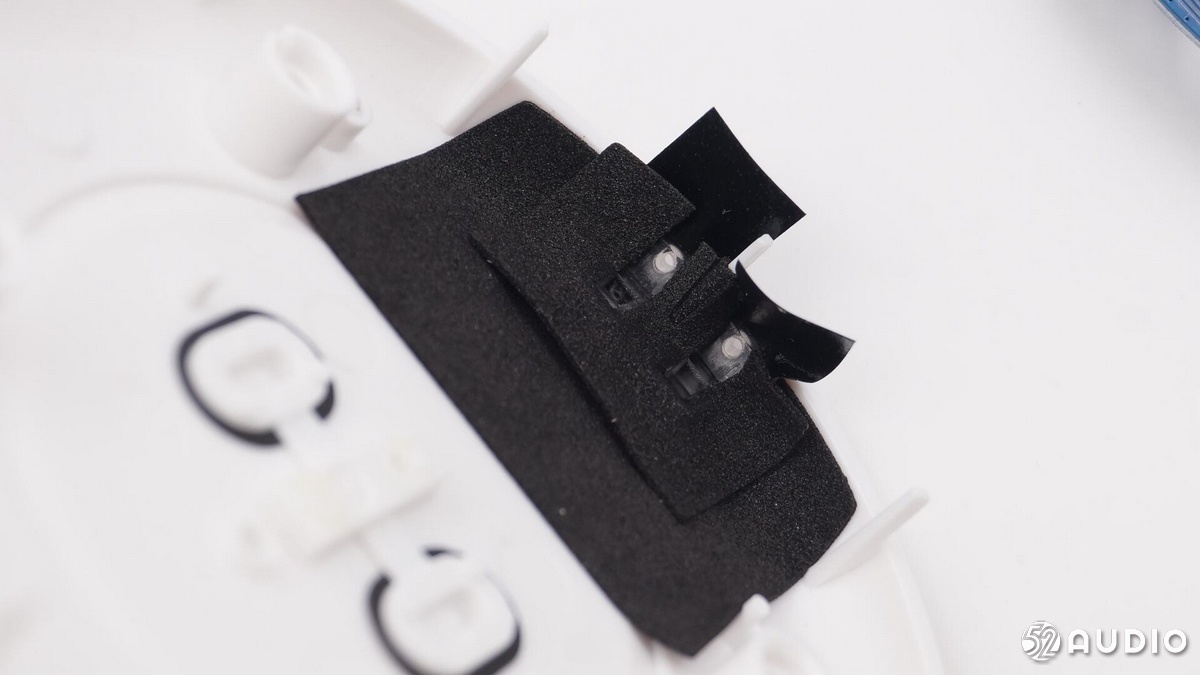

两个LED透光口周围被大片黑色海绵包裹，起遮光作用。

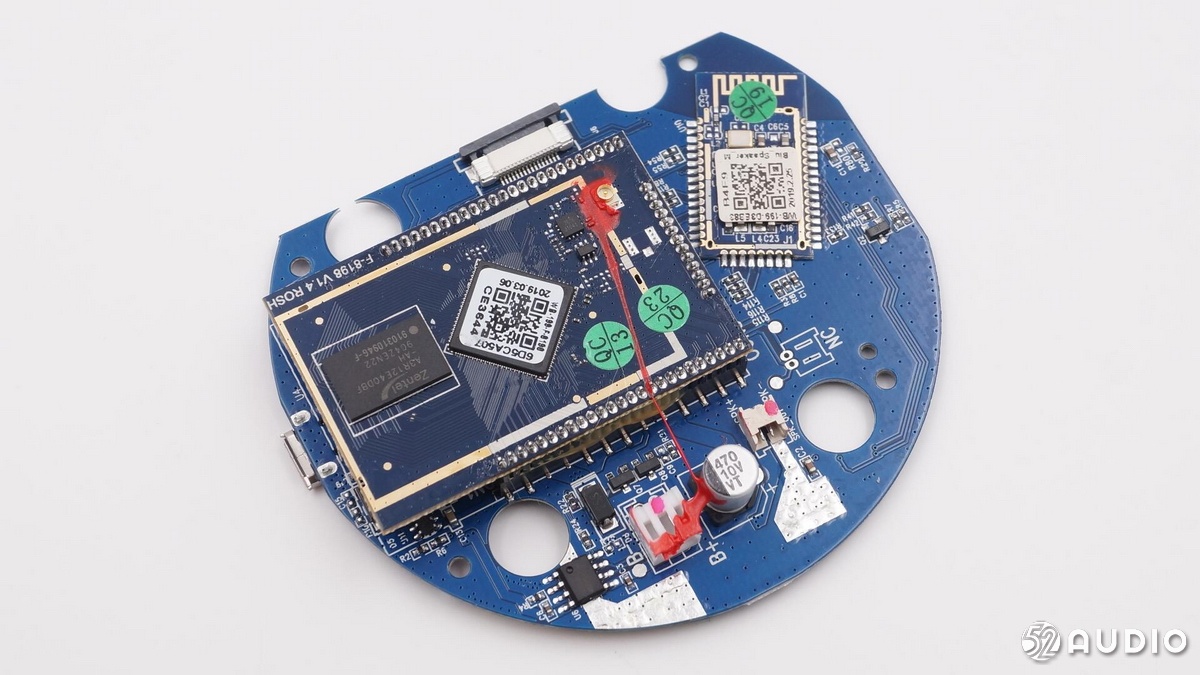

音箱主板正面特写。

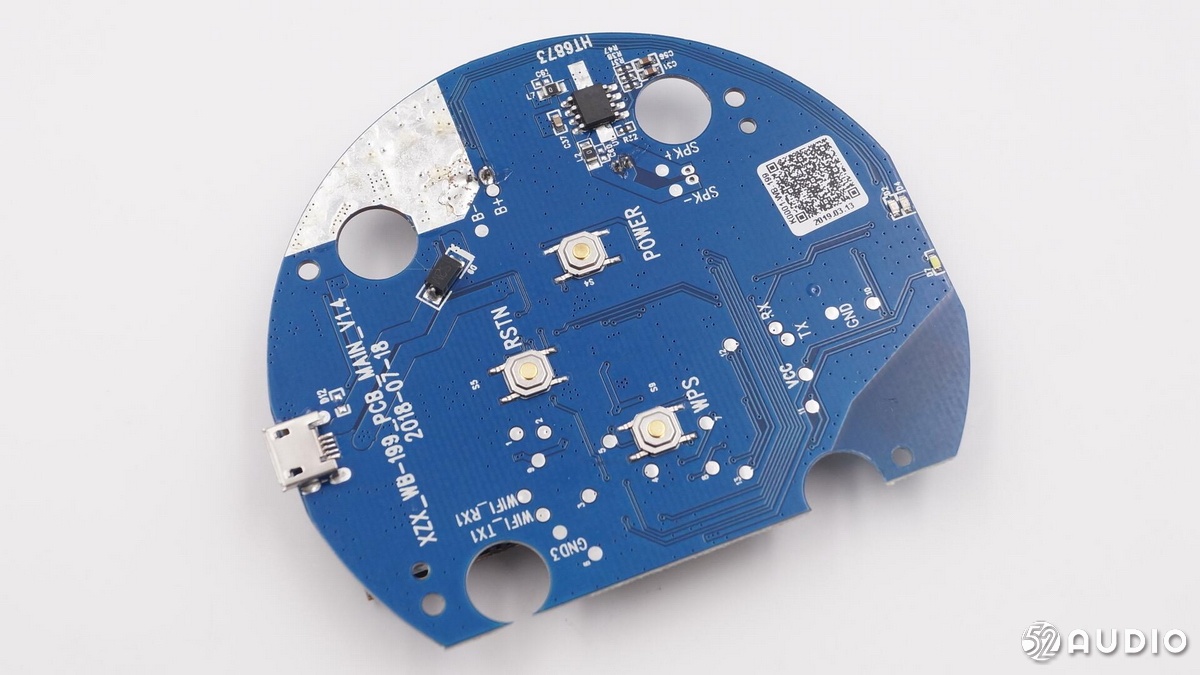

音箱主板背面特写。

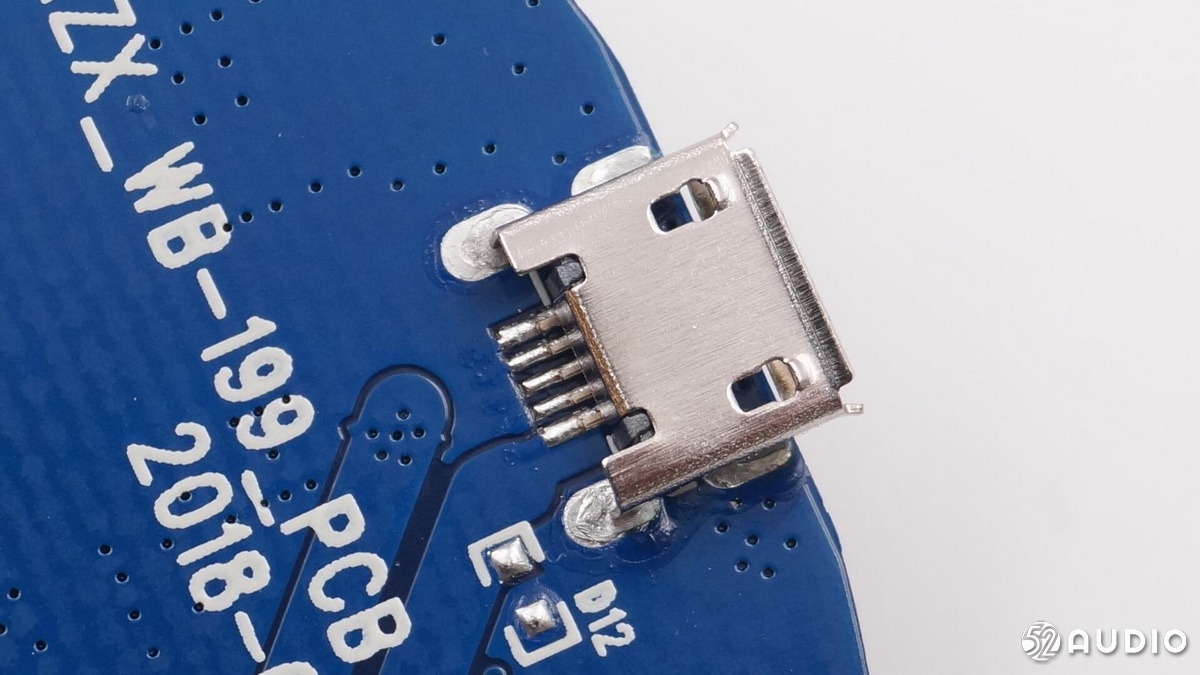

主板上的Micro-USB接口。

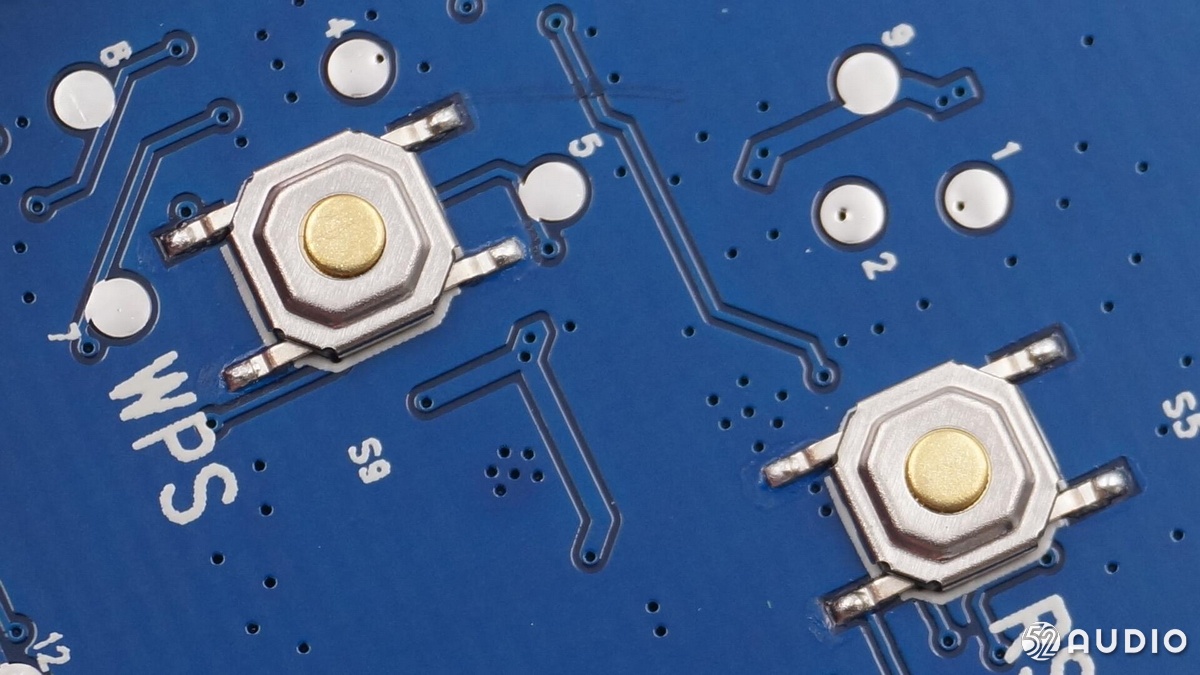

主板上的金属微动按键。

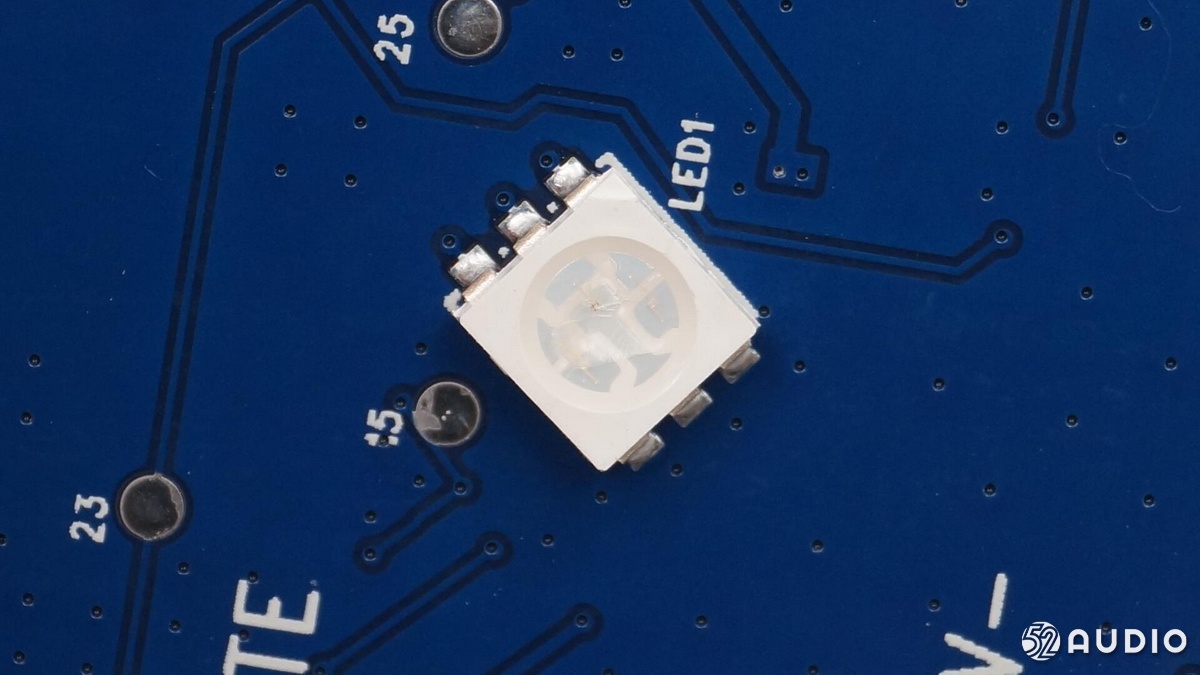

主板上的LED灯。

主板采用双层结构。

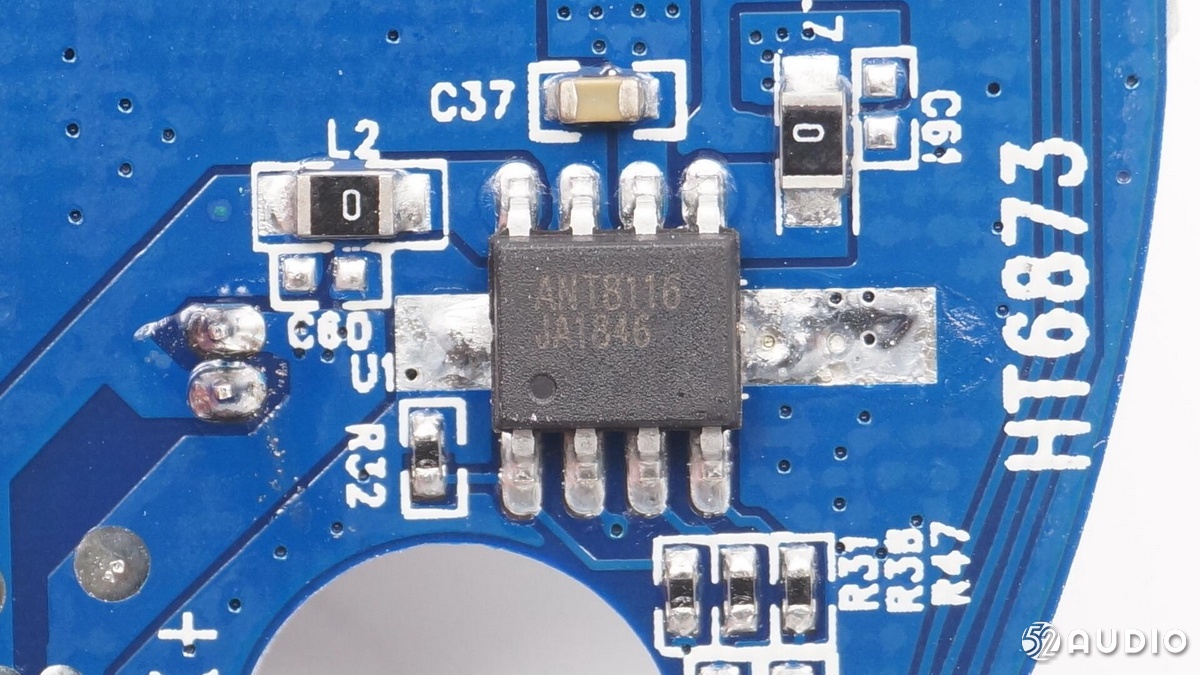

丝印ANT8116 JA1846 IC。

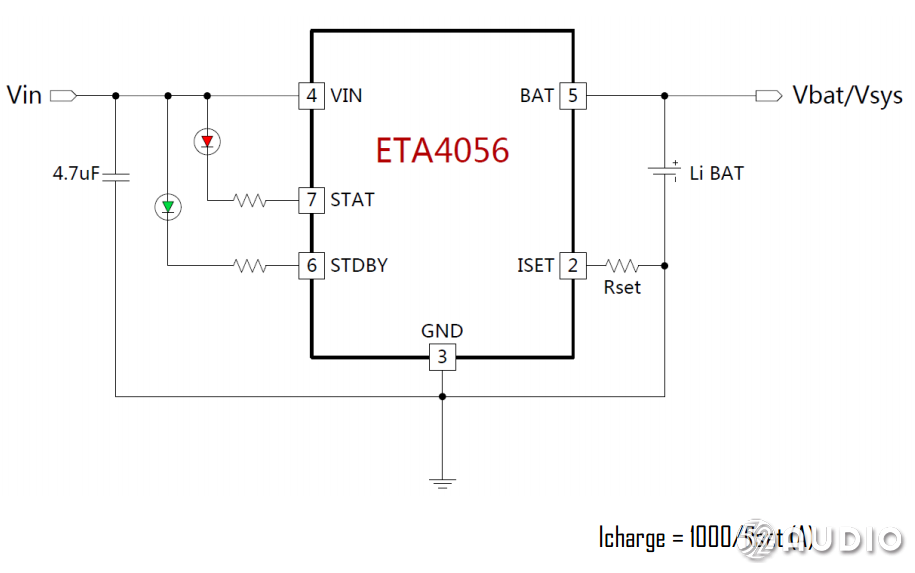

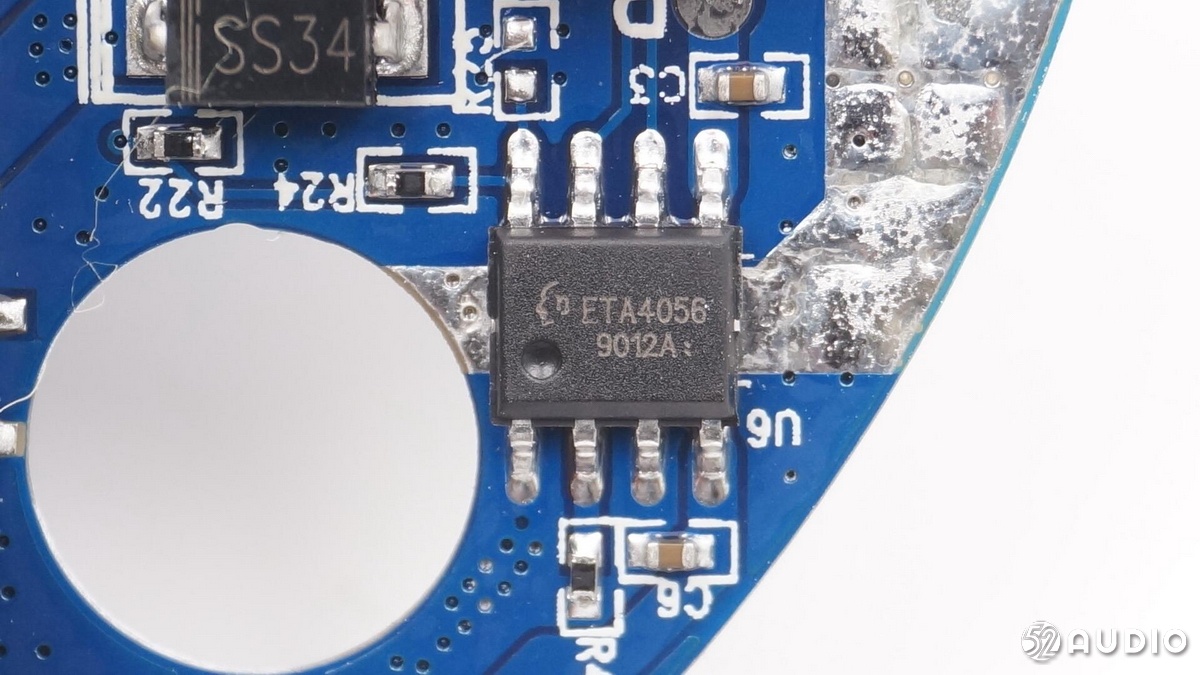

钰泰ETA4056 9012A电源管理芯片。充电：该芯片输入高耐压20V，BATT耐压16V,带电池防反接功能，充电电流任意调整，带NTC功能，有超小体积DFN*2封装。

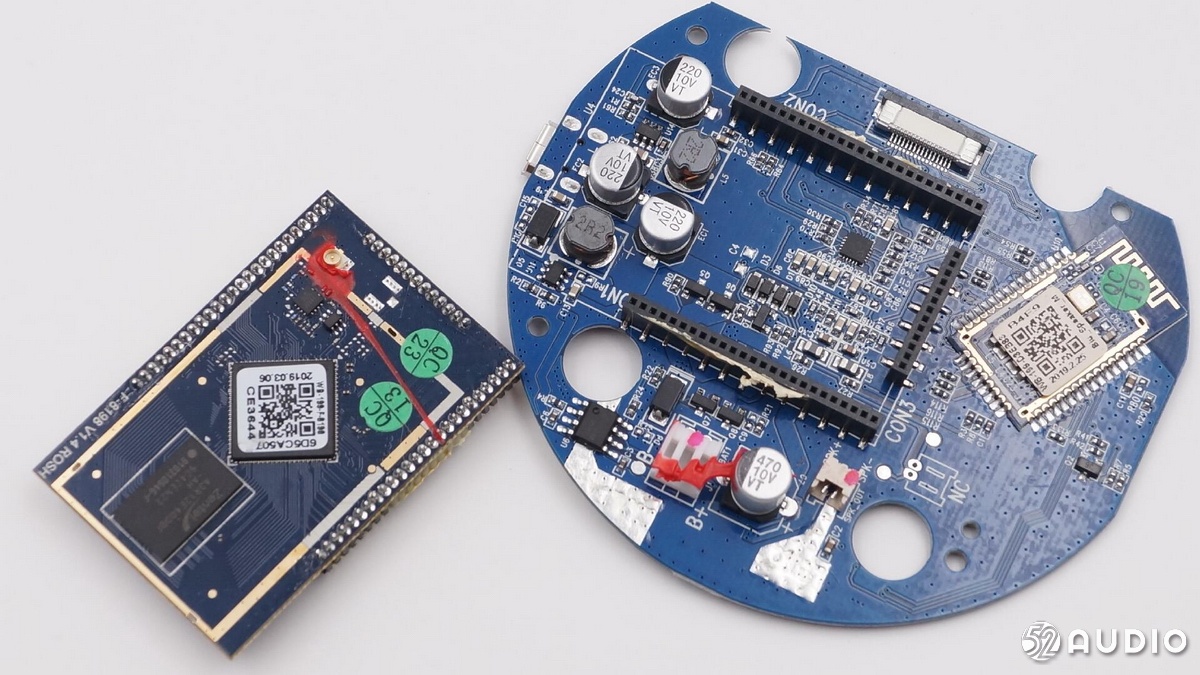

主板双层结构拆解。小副板采用可插拔插座连接于主板，易于装配和检修。

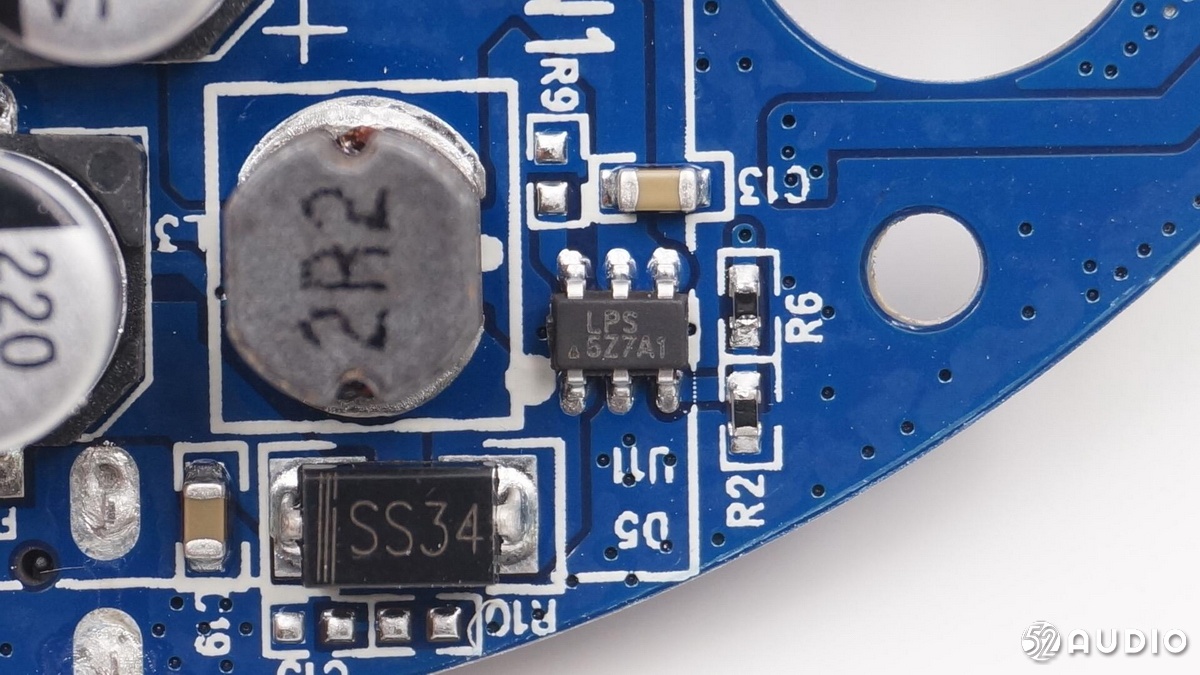

微源半导体LPS 5Z7A1 IC。

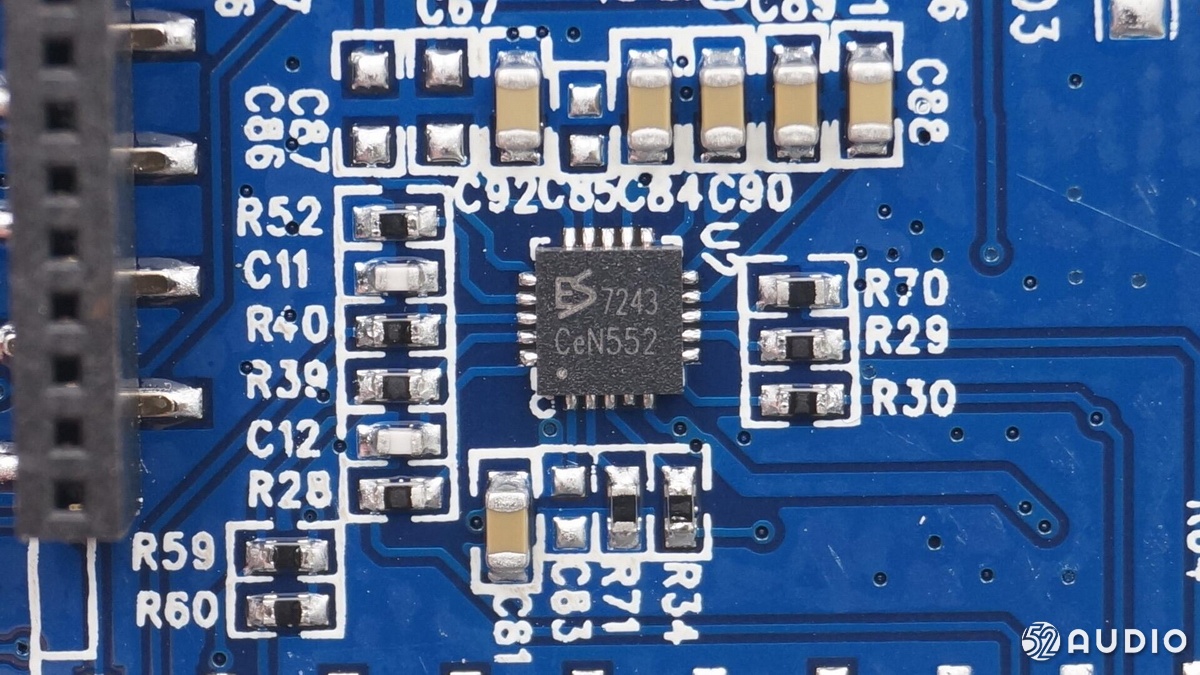

顺芯ES7243 CeN552 IC。

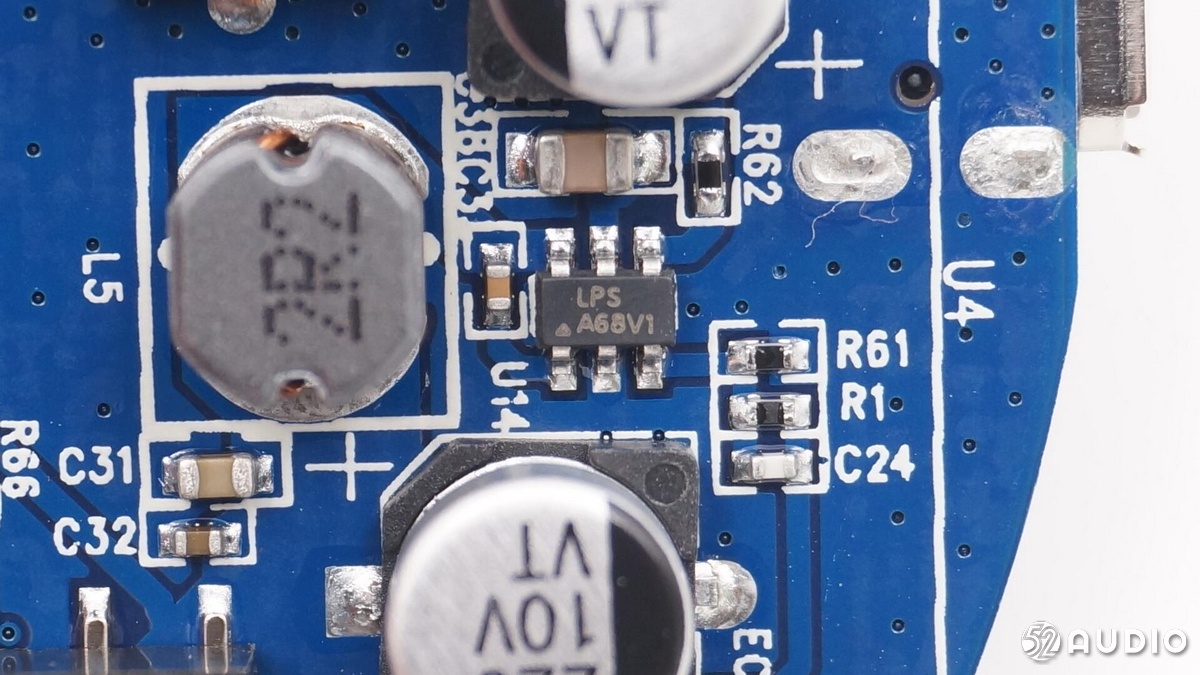

微源半导体LPS A68V1 IC。

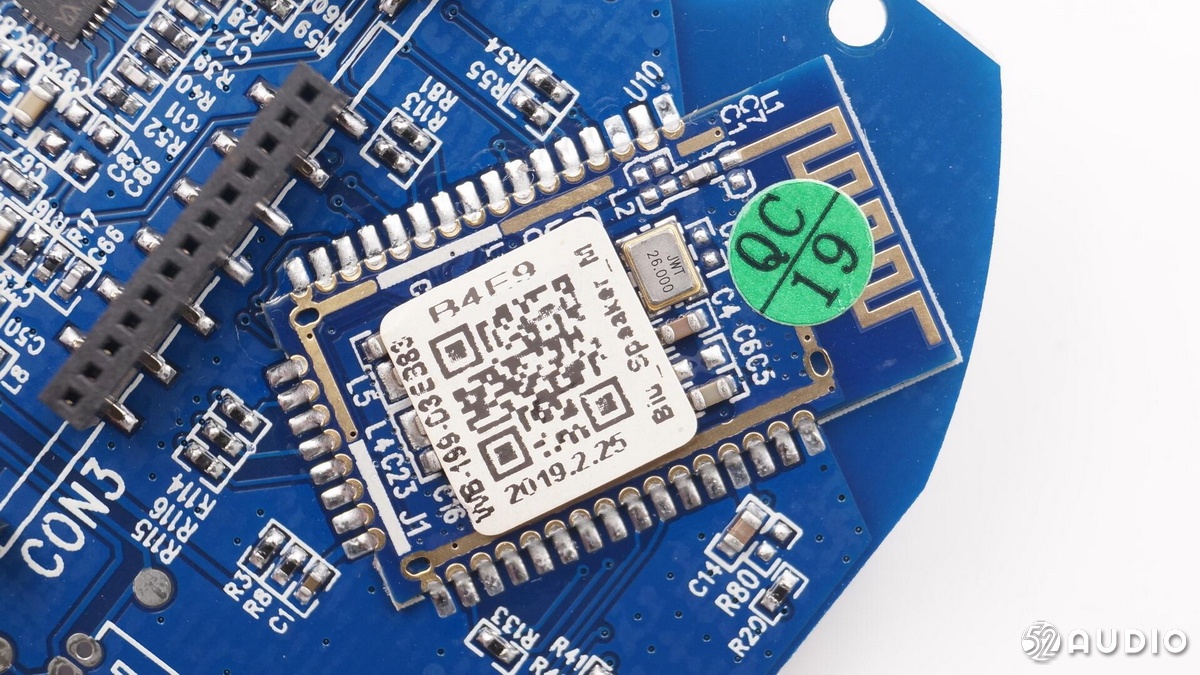

独立蓝牙模块，SOC被二维码贴纸覆盖。

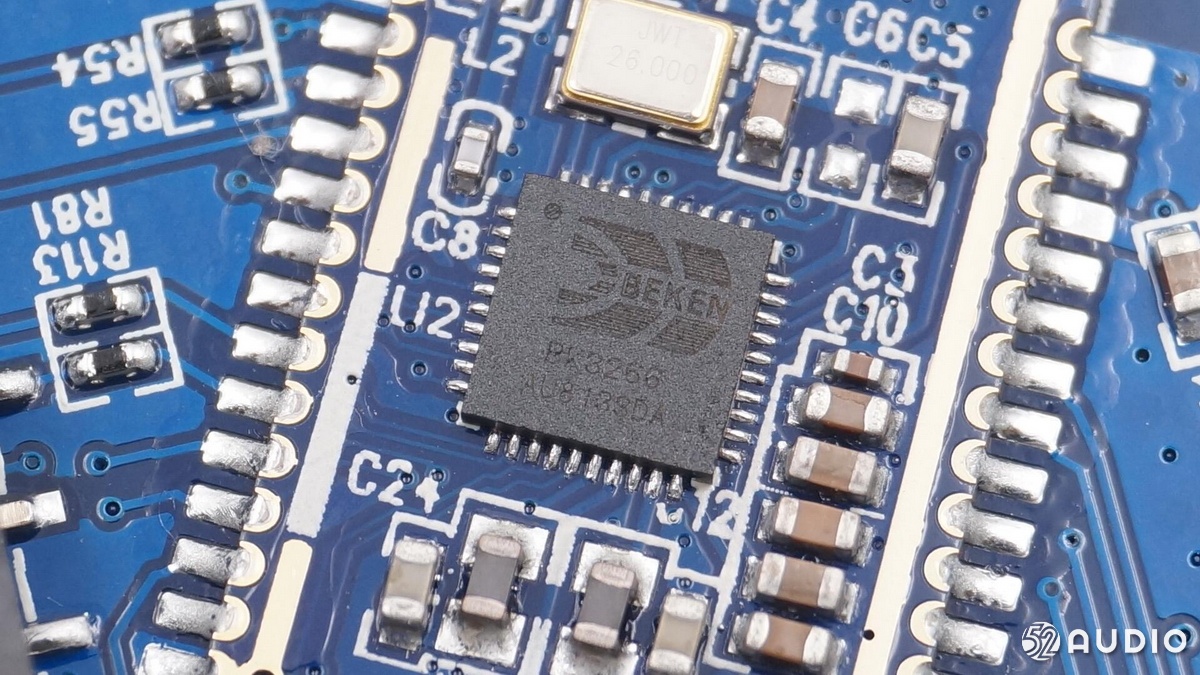

博通BEKEN PK3266 蓝牙SOC。

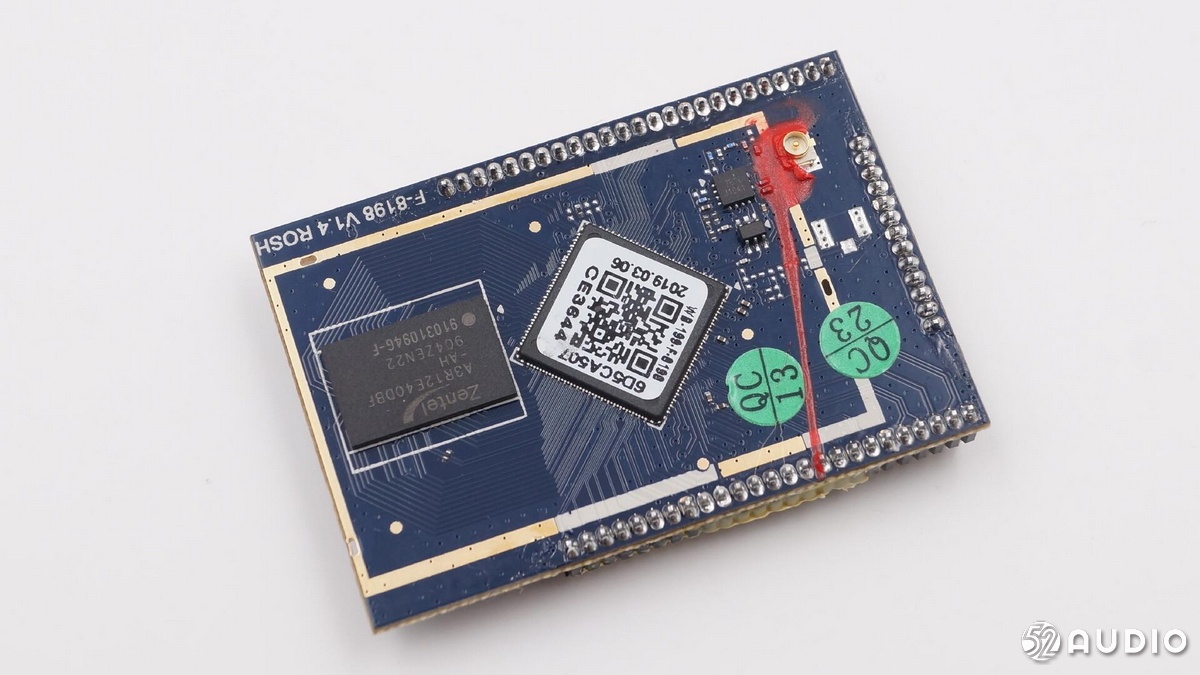

上层结构小板正面特写。

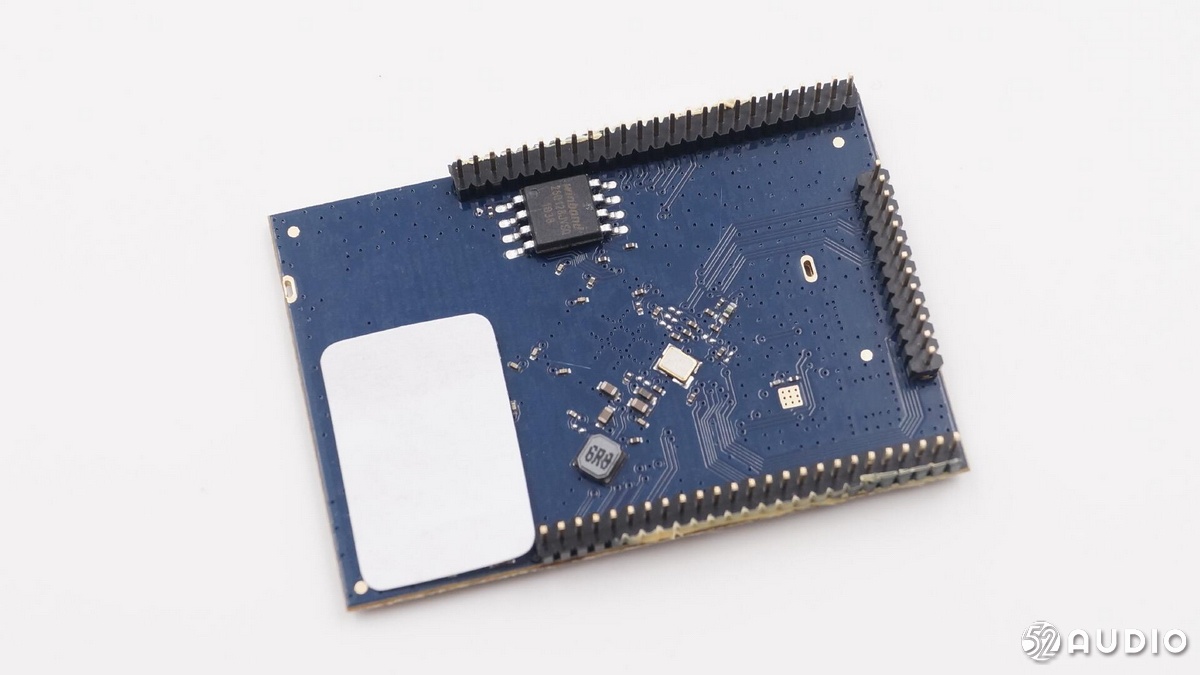

上层结构小板背面特写。

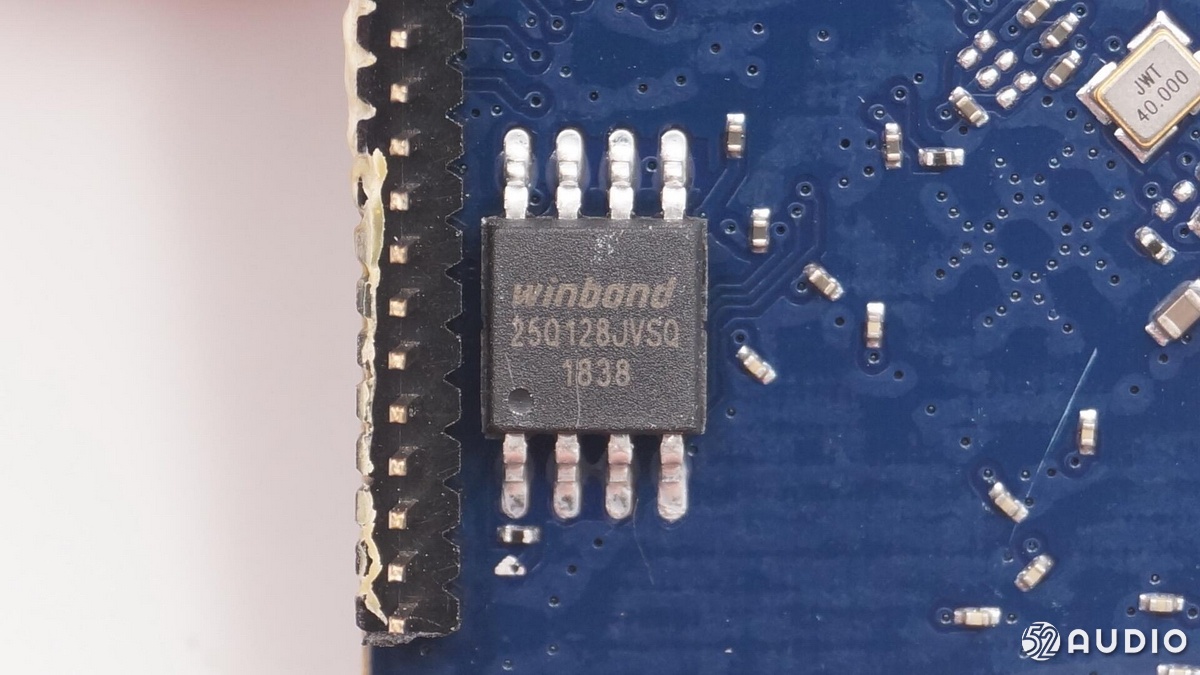

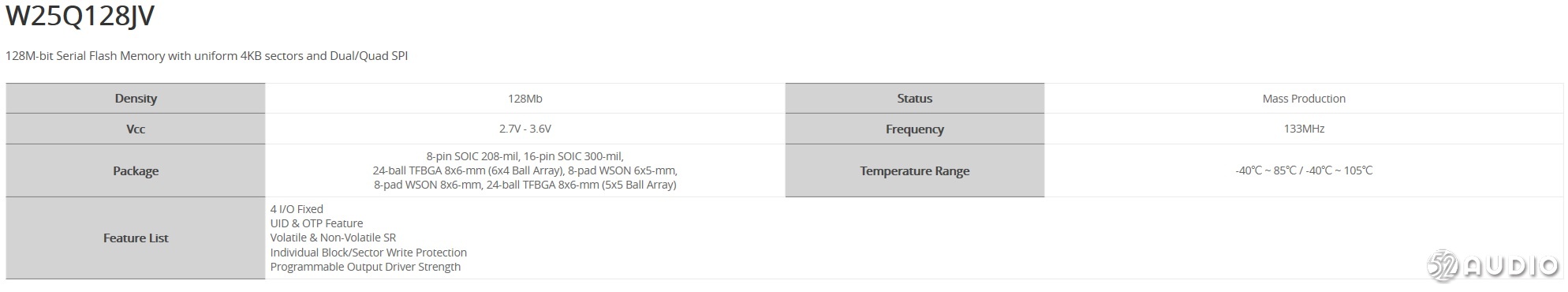

华邦winbond 25Q128JVSQ。

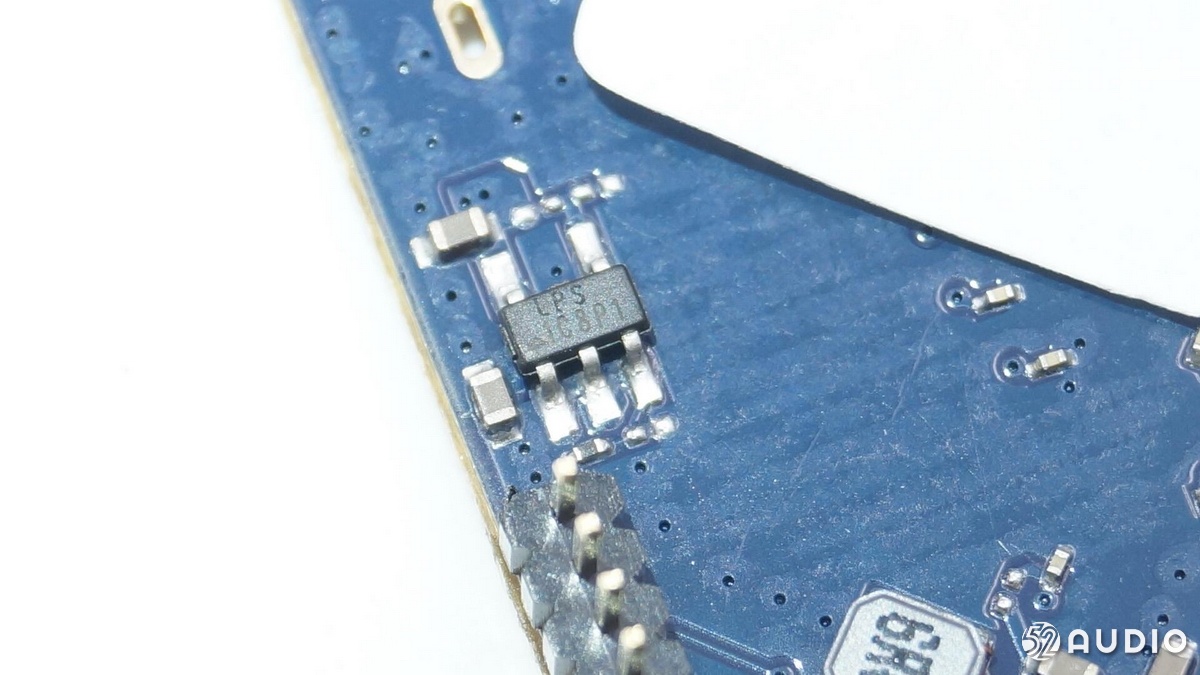

微源半导体LPS 1C8P1 IC。

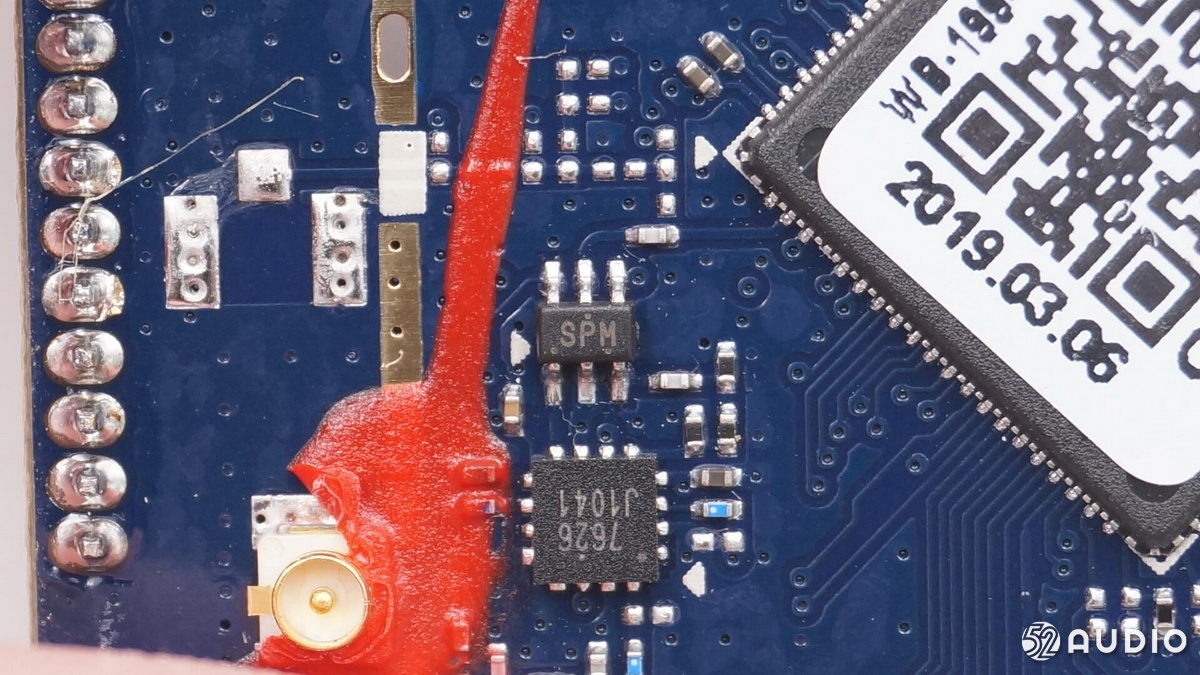

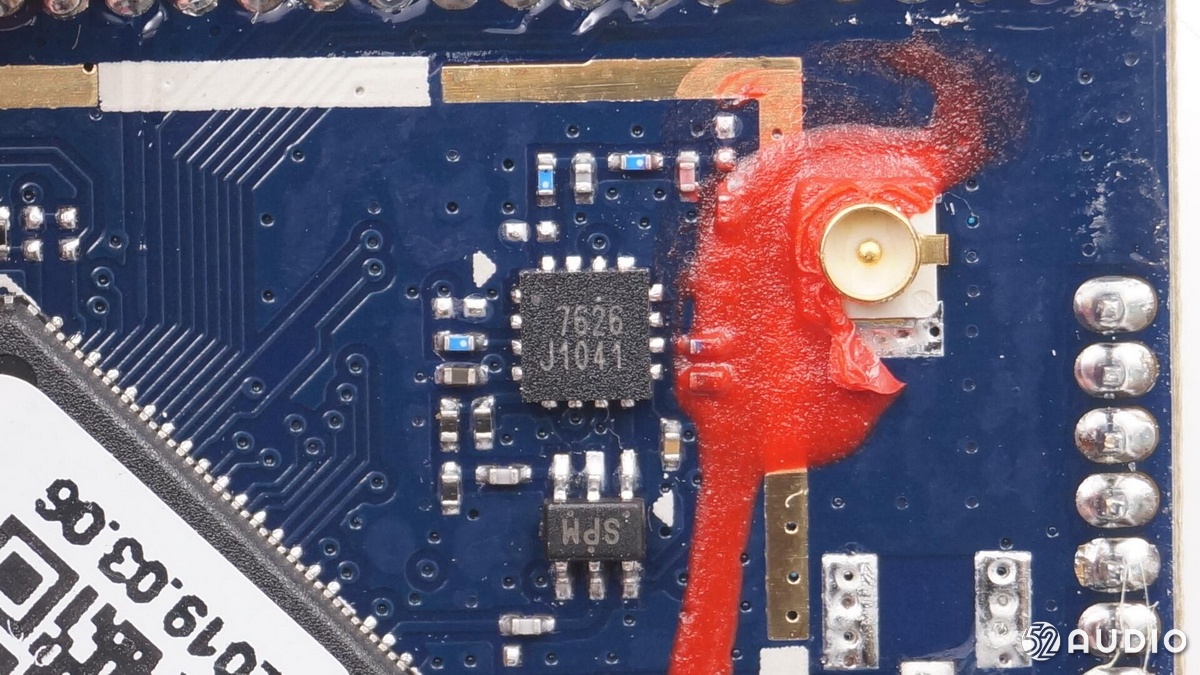

丝印SPM IC。

丝印7626 J1041 IC。

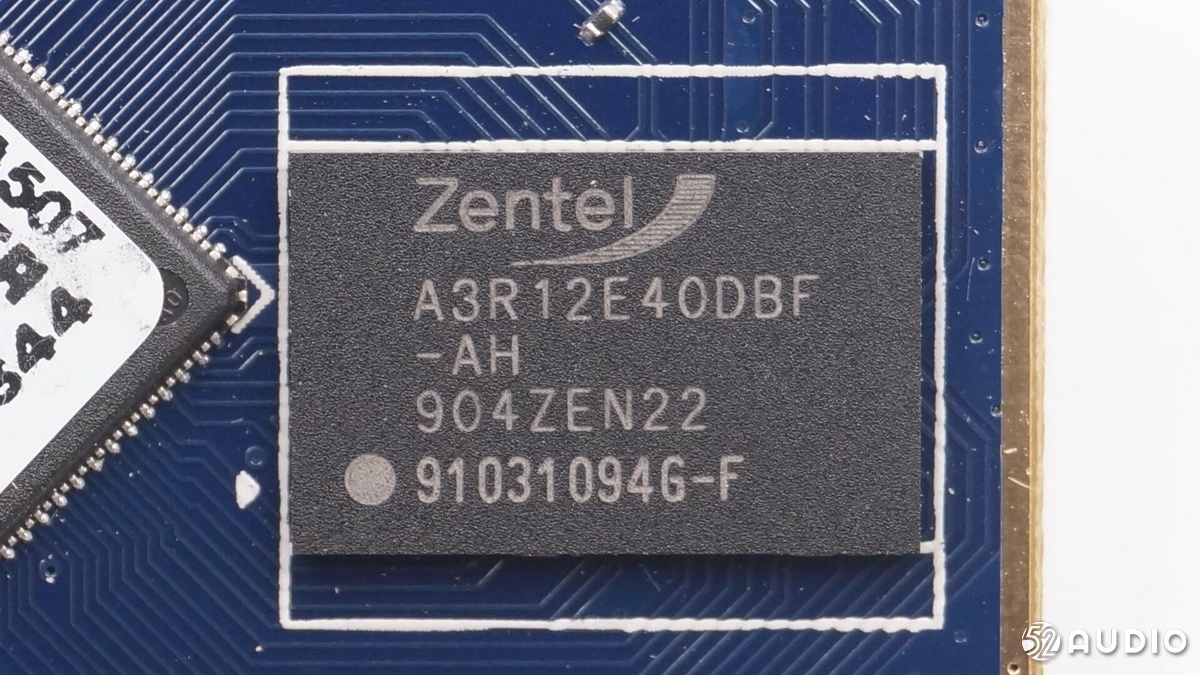

力积电子A3R12E40BF，512Mb内存。

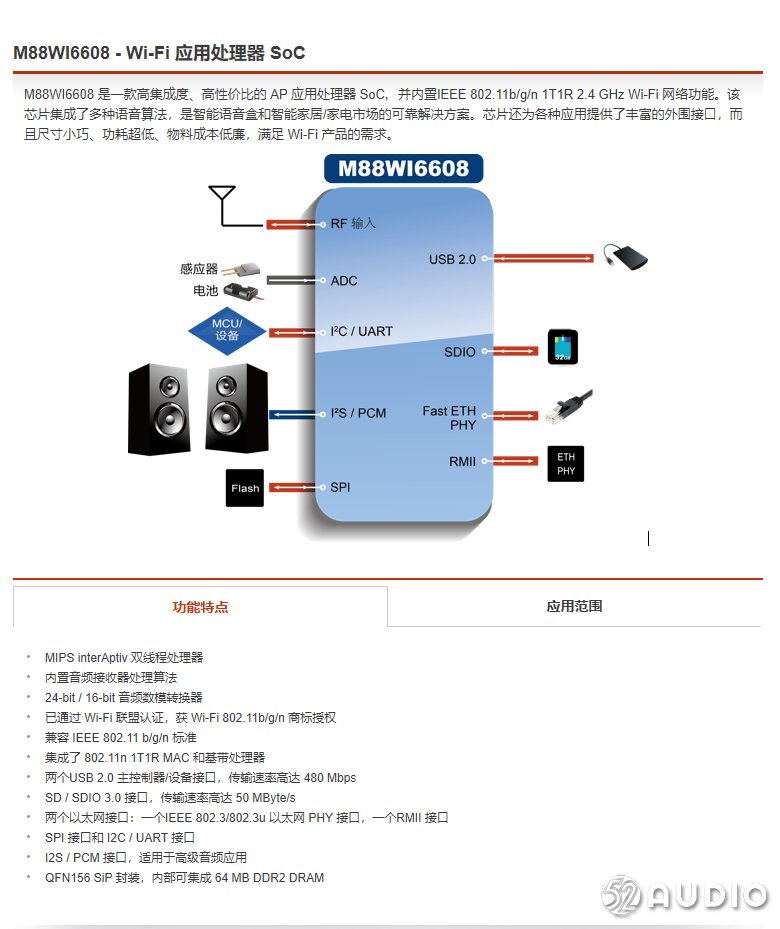

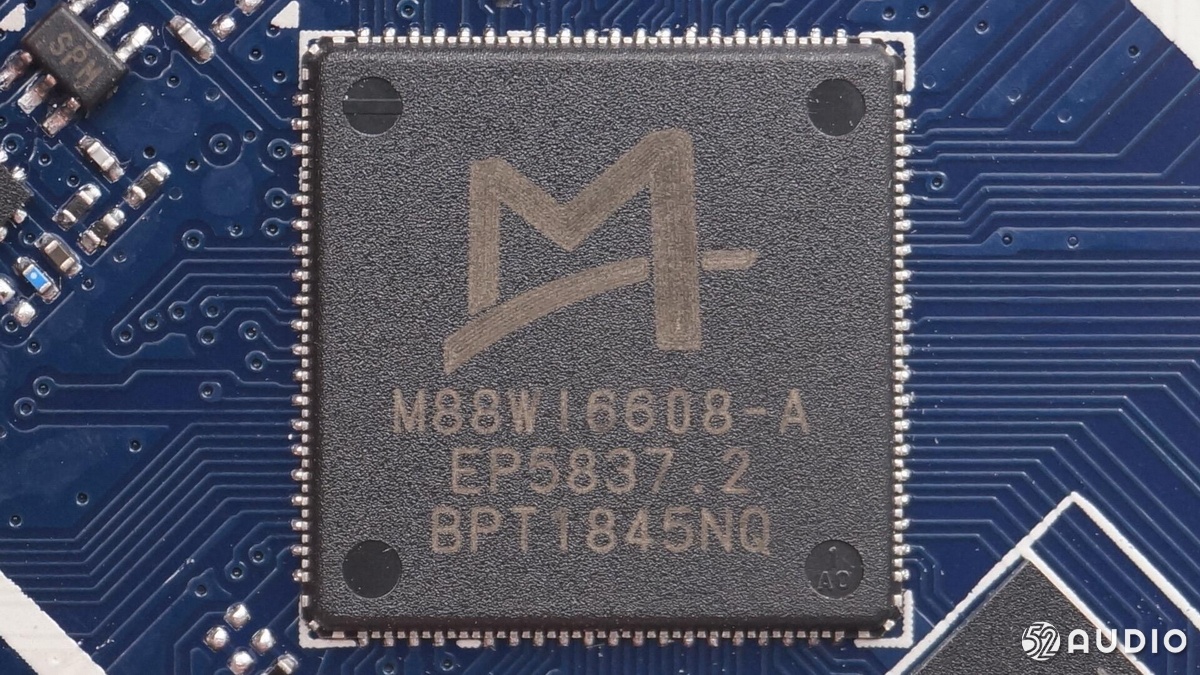

澜至M88WI6608-A IC。

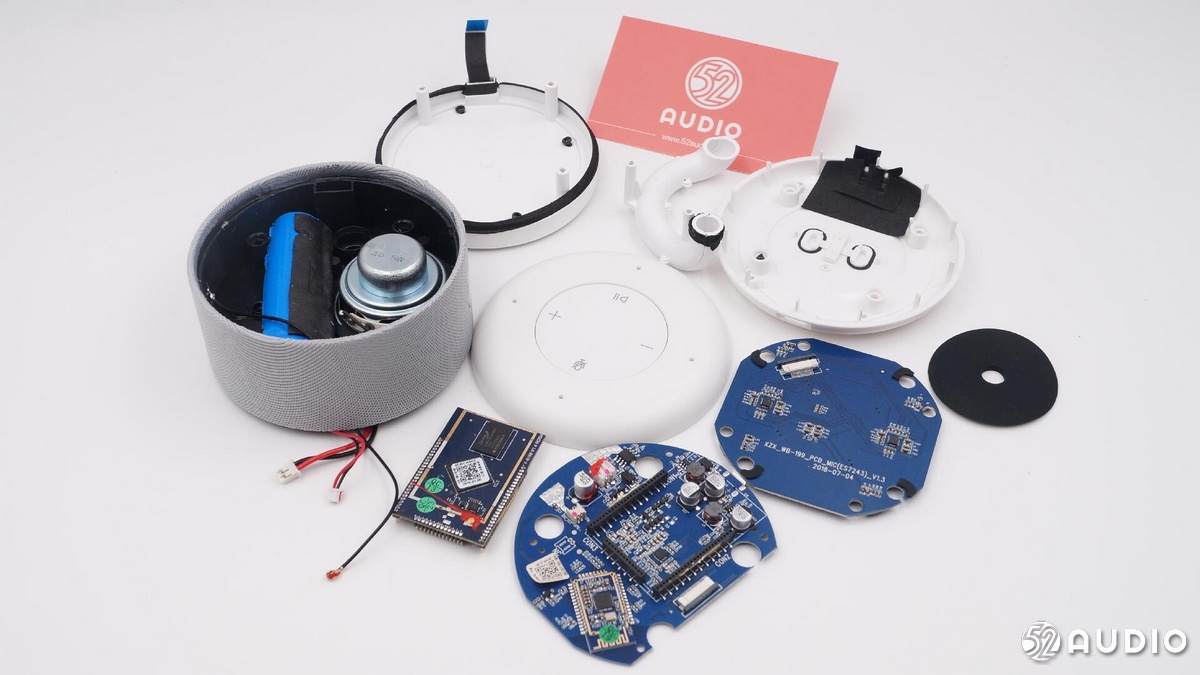

拆解全家福。

我爱音频网总结：

音箱机身由网状纹路的无损音频织物包裹，既提升音质又优化外部装饰；全新设计的4Mic阵列，带来了更精准更高效的拾音能力。

音箱内部采用了倒向口导管，增加了音箱的低频效果，为产品带来更好的声音表现，同时中空塑料材质的的导管也符合音箱轻巧化的设计。

内部主板采用双层结构，给所需配置的芯片预留了位置，充分利用了狭小的内部空间，满足了产品的设计要求。
