禾润-单声道D类音频功放-HT6873

描述

3.5W高保真超低EMI防削顶单声道D类音频功率放大器

HT6873是一款高保真超低EMI的，具有防削顶失真功能的单声道免滤波D类音频功率放大器。在5V电源，10% THD+N，4Ω负载条件下，输出3.5W高功率，在各类音频终端应用中维持高效率并提供AB类放大器高保真、低噪声的性能。

AROC辐射和传导干扰抑制电路使HT6873具有优异的全带宽低辐射性能，在不加辅助滤波设计、输出喇叭线长20cm时的辐射水平远在FCC Part15 Class B 标准之下。

HT6873的防削顶失真功能可检测并抑制由于音乐、语音信号幅度过大或电池电压下降所引起的输出削顶失真（破音），显著提高音质，创造舒适的听音享受，并保护扬声器免受过载损坏。针对不同需求，防削顶具有ACF-1和ACF-2两种模式，分别对应约3%和10%最大THD+N，同时芯片具有ACF-Off 模式。

HT6873输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。

此外，HT6873内置的关断功能使待机电流最小化，还集成了过流保护、过温保护和欠压异常保护等功能。

特点

• 降低了内阻和热耗的EDMA专利技术，极大提升了输出功率和产品可靠性

• Po=3.5 W (VDD=5.0V, RL=4Ω, THD+N=10%)

• Po=5.5 W (VDD=5.0V, RL=2Ω, THD+N=10%)

• 优异的全带宽EMI抑制性能

1. 独创的主动边沿控制专利 (AROC, Active edge Ringing and Overshoot Control circuitry)

2. 辐射水平远在FCC Part15 Class B 标准之下；

3. 对系统中不同频段无线通信敏感模块无干扰，如FM、CMMB、GSM、CDMA和Bluetooth等；

4. 减小了辐射和传导干扰，降低了系统设计难度

• 高保真，THD+N=0.05% (RL=4Ω, PO=1W, f=1kHz)

• 全低噪应用，高信噪比

• 防削顶失真功能(Anti-Clipping Function, ACF)

• 卓越的“咔嗒-噼噗”(Click-Pop)噪声抑制性能

• 低关断电流：0.01µA

• 免滤波器数字调制，直接驱动扬声器

• 过流、过热、欠压异常保护功能

• 无铅无卤绿色封装，SOP8L，SOP8L-PP，DFN8L (5mm*6mm)

应用

• 蓝牙音箱

• 便携式/USB音箱

• 2.1声道小音箱

• 扩音器

• ipad/iphone/ipod docking

• MP4，导航仪

• 平板电脑，笔记本电脑

• 智能手机

• 小尺寸LCD电视/监视器

• 便携式游戏机

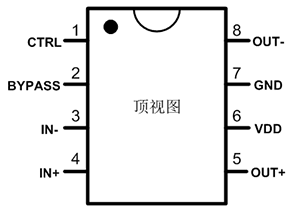

引脚信息

注1 I: 输入端   O: 输出端   A: 模拟端

当大于VDD的电压外加于PN保护型端口（ESD保护电路由PMOS和NMOS组成）时，PMOS电路将有漏电流流过。

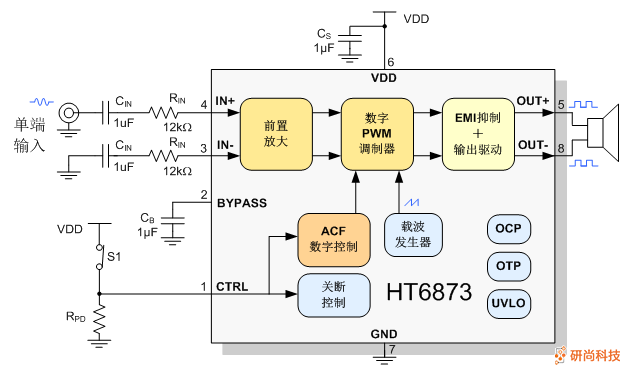

典型应用图
