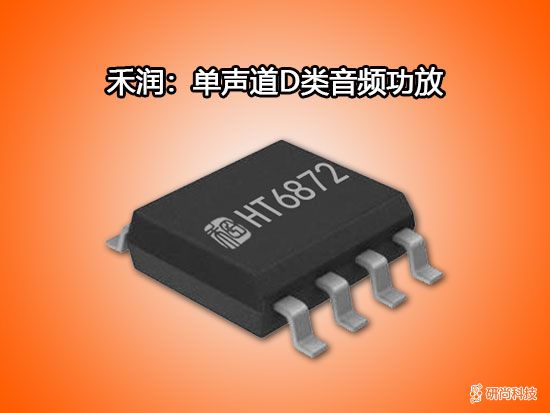

禾润-单声道D类音频功放-HT6872

描述

4.7W防削顶单声道D类音频功率放大器

HT6872是一款低EMI的，防削顶失真的，单声道免滤波D类音频功率放大器。在6.5V电源，10% THD+N，4Ω负载条件下，输出4.7W功率，在各类音频终端应用中维持高效率并提供AB类放大器的性能。

HT6872的最大特点是防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），也能自适应地防止在电池应用中由电源电压下降所造成的输出削顶，显著提高音质，创造非常舒适的听音享受，并保护扬声器免受过载损坏。同时芯片具有ACF-Off 模式。

HT6872具有独有的电磁辐射（EMI）抑制技术和优异的全带宽低辐射性能，辐射水平在不加任何辅助设计时仍远在FCC Part15 Class B 标准之下，不仅避免了干扰其他敏感电路还降低了系统设计难度。

HT6872内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。

此外，HT6872内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。

特点

• 防削顶失真功能(Anti-Clipping Function, ACF)

• 优异的全带宽EMI抑制性能

• 免滤波器数字调制，直接驱动扬声器

• 输出功率

• 1.40W (VDD=3.6V, RL=4Ω, THD+N=10%)

• 2.80W (VDD=5.0V, RL=4Ω, THD+N=10%)

• 4.70W (VDD=6.5V, RL=4Ω, THD+N=10%)

• 高信噪比SNR：95dB (VDD = 6.5V, Av = 24dB, THD+N = 1%)

• 低静态电流

• Input AC Grounded, Without Load

• 2.65mA (VDD=3.6V)

• 3.25mA (VDD=5.0V)

• 4.00mA (VDD=6.5V)

• 低关断电流：＜1µA (Input AC Grounded, Without Load)

• 过流保护及自动恢复功能

• 过热保护功能

• 欠压异常保护功能

• 无铅无卤封装，SOP8、SOP8-PP和WLCSP-9

应用

• 便携式音箱

• USB音箱

• iphone/ipod/MP3 docking

• 平板电脑

• PMP/MP4/MP5播放器

• 导航仪GPS

• 便携式游戏机

• 手机

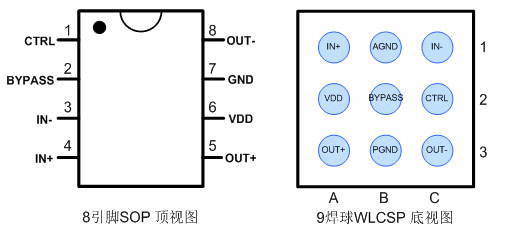

引脚信息

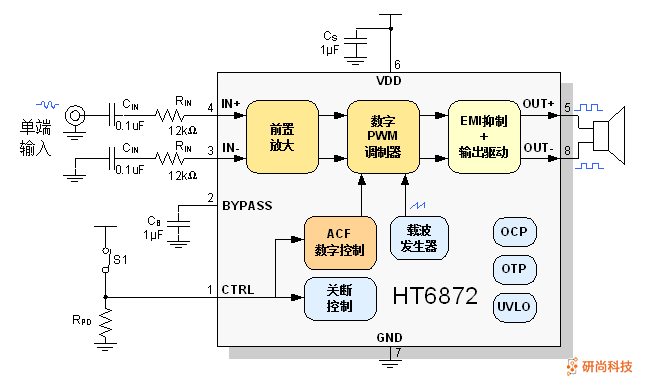

典型应用图
