禾润双声道D类音频功放:HT6828

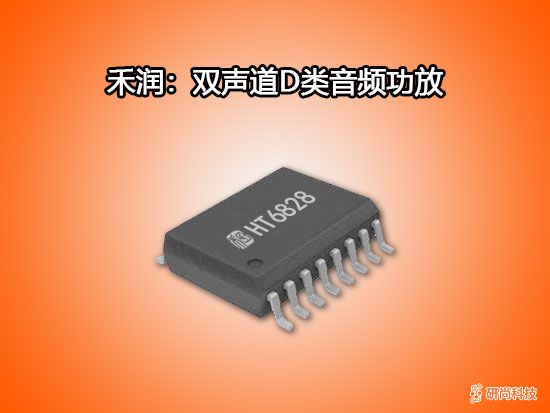

禾润双声道D类音频功放:HT6828(图1)

禾润-双声道D类音频功放-HT6828


描述

4.7W防削顶双声道D类音频功率放大器


HT6828是一款低EMI的,防削顶失真的,双声道免滤波D类音频功率放大器。在6.5V电源,10% THD+N,4Ω负载条件下,输出4.7W×2的功率,在各类音频终端应用中维持高效率并提供AB类放大器的性能。


HT6828的最大特点是防削顶失真(ACF)输出控制功能,可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真(破音),也能自适应地防止在电池应用中由电源电压下降所造成的输出削顶,显著提高音质,创造非常舒适的听音享受,并保护扬声器免受过载损坏。同时芯片具有ACF-Off 模式。


HT6828具有独有的电磁辐射(EMI)抑制技术和优异的全带宽低辐射性能,辐射水平在不加任何辅助设计时仍远在FCC Part15 Class B 标准之下,不仅避免了干扰其他敏感电路还降低了系统设计难度。


HT6828内部集成免滤波器数字调制技术,能够直接驱动扬声器,并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络,极少的外部元器件节省了系统空间和成本,是便携式应用的理想选择。


此外,HT6828内置的关断功能使待机电流最小化,还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。


特点
  • 防削顶失真功能(Anti-Clipping Function, ACF)

  • 优异的全带宽EMI抑制性能

  • 免滤波器数字调制,直接驱动扬声器

  • 输出功率

    • 1.40W (VDD=3.6V, RL=4Ω, THD+N=10%)

    • 2.80W (VDD=5.0V, RL=4Ω, THD+N=10%)

    • 4.70W (VDD=6.5V, RL=4Ω, THD+N=10%)

  • 高信噪比SNR:95dB (VDD = 6.5V, Av = 24dB, THD+N = 1%)

  • 低静态电流

    • Input AC Grounded, Without Load

    • 5.0mA (VDD=3.6V)

    • 6.5mA (VDD=5.0V)

    • 8.0mA (VDD=6.5V)

  • 低关断电流:<1µA (Input AC Grounded, Without Load)

  • 过流保护及自动恢复功能

  • 过热保护功能

  • 欠压异常保护功能

  • 无铅无卤封装,SOP16L


应用
  • 便携式音箱

  • USB音箱

  • iphone/ipod/MP3 docking

  • 平板电脑

  • PMP/MP4/MP5播放器

  • 导航仪GPS

  • 便携式游戏机

  • 手机

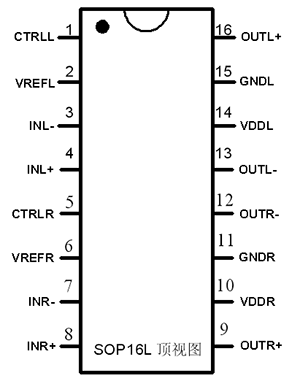

引脚信息

禾润双声道D类音频功放:HT6828(图2)

SOP

引脚号

引脚

名称

I/O

ESD

保护电路

功能

1

CTRLL

I

PN

左声道ACF和关断模式控制端

2

VREFL

A

PN

左声道模拟参考电压

3

INL-

A

PN

左声道反相输入端(差分-)

4

INL+

A

PN

左声道同相输入端(差分+)

5

CTRLR

I

PN

右声道ACF和关断模式控制端

6

VERFR

A

PN

右声道模拟参考电压

7

INR-

A

PN

右声道反相输入端(差分-)

8

INR+

A

PN

右声道同相输入端(差分+)

9

OUTR+

O

-

右声道同相输出端(BTL+)

10

VDDR

Power

-

右声道电源

11

GNDR

GND

-

右声道地

12

OUTR-

O

-

右声道反相输出端(BTL-)

13

OUTL-

O


左声道反相输出端(BTL-)

14

VDDL

Power


左声道电源

15

GNDL

GND


左声道地

16

OUTL+

O


左声道同相输出端(BTL+)

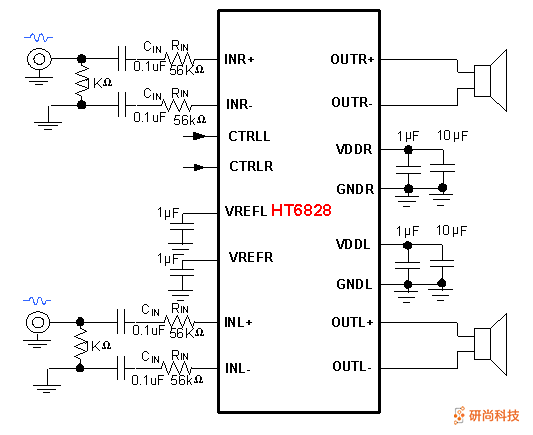

典型应用图

禾润双声道D类音频功放:HT6828(图3)
