禾润-双声道D类音频功放-HT876

描述

带任意限幅的10.9W×2高保真音频功放

HT876是一款立体声D类和AB类音频功率放大器。在D类模式，VDD = 9.0V、THD+N=10%、4Ω负载、1kHz信号条件下，能连续输出2×10.9W功率。

HT876具有可任意配置的限幅(Limiter)功能。限幅功能开启后，即使输入信号很大，音乐输出也能被限制在指定的功率和THD+N之内，满足不同音质体验和保护喇叭的需求。

HT876还具有自动限温控制（TFB）功能，在高功率输出、高环境温度、AB类模式低效率等情况下导致芯片片内温度较高时，芯片能自动降低系统增益，避免芯片进入过温关断保护模式，在保证音乐品质的前提下显著提升音乐峰值功率。

此外，HT876内部集成免滤波器调制技术，能够直接驱动扬声器，内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。

特点

• 可任意配置的限幅功能

• 自由选择音频限制幅度，使输出音频信号限制在固定失真水平内

• 内置自动限温控制功能

• 支持并联单声道（PBTL）

• 支持AB类与D类切换

• THD+N: 0.02%（VDD = 8.4V, RL = 4Ω, fIN = 1kHz, Po = 2×1.0W, BTL）

• 输出功率(fIN = 1kHz, THD+N = 10%)

• 2×10.9W (VDD=9.0V, RL=4Ω, BTL)

• 18W (VDD=8.4V, RL=2Ω, PBTL)

• VDD供电范围：2.5V至9.8V

• 多种增益选择：21dB, 25.5dB, 30dB

• 免滤波器数字调制，直接驱动扬声器

• 保护功能：过流/过热/欠压异常保护功能

• 无铅无卤封装，TSSOP20L-PP

应用

• 蓝牙音箱/智能音响

• 便携式音箱

• 2.1声道小音箱

• 扩音器

• iphone/ipod/ipod docking

• 拉杆音箱

• 平板电脑，笔记本电脑

• 便携式游戏机

• 小尺寸LCD电视/监视器

• MP4, 导航仪

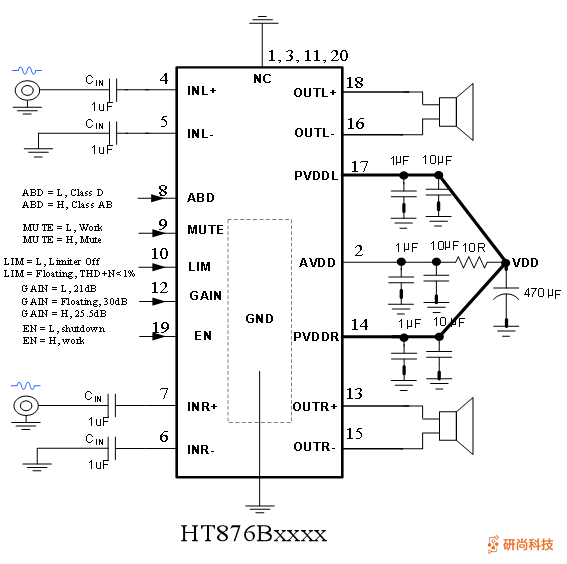

典型应用图
