禾润-内置升压音频功放-HT8699

描述

内置BOOST升压的2×5.5W立体声音频功率放大器

HT8699是一款内置BOOST升压模块的立体声音频功率放大器。在D类模式下，内置的BOOST升压模块可通过外置电阻调节升压值，即使是锂电池供电，在升压至7V时，10% THD+N，4Ω负载条件下，能连续输出2×5.5W 的功率。

HT8699具有AB类和D类的自由切换功能，在受到D类功放EMI干扰困扰时，可随时切换至AB类音频功放模式。

HT8699内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。

此外，HT8699内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。

特点

• 防削顶失真功能(Anti-Clipping Function, ACF)

• 免滤波器数字调制，直接驱动扬声器

• 输出功率

• 2×5.5W(VBAT = 4V, PVDD = 7V, RL=4Ω, THD+N=10%)

• 电源

• 升压输入VBAT：2.5V至5.5V

• 升压输出PVDD：VBAT至7.0V

• BOOST输出电压可调

• AB/D类切换

• 过流/过热/欠压异常保护功能

• 无铅封装，SOP16L-PP

应用

• 蓝牙音箱

• 便携式音箱

• 2.1声道小音箱

• 扩音器

• iphone/ipod/ipod docking

• 便携式游戏机

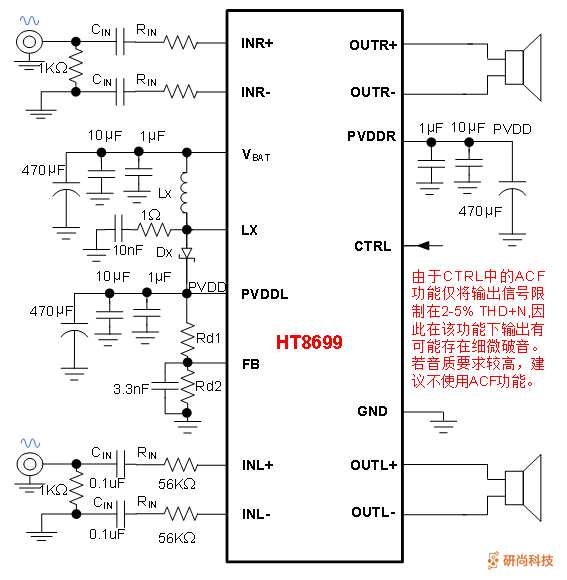

典型应用图
