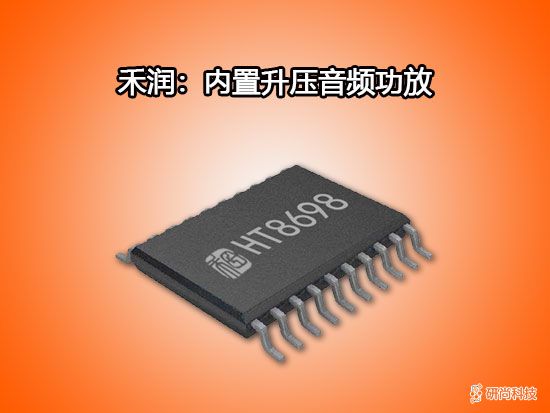

禾润-内置升压音频功放-HT8312

描述

内置BOOST升压/防破音功能的2×4.75W立体声D类音频功率放大器

HT8698是一款内置BOOST升压模块的立体声D类音频功率放大器。内置的BOOST升压模块可通过外置电阻调节升压值，即使是锂电池供电，在升压至6V时，10% THD+N，4Ω负载条件下，能连续输出2×4.75W 的功率。

HT8698的最大特点是防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），也能自适应地防止在BOOST升压电压下降所造成的输出削顶，显著提高音质，创造非常舒适的听音享受，并保护扬声器免受过载损坏。同时芯片具有ACF-Off 模式。

HT8698具有AB类和D类的切换功能，在受到D类功放EMI干扰困扰时，可随时切换至AB类音频功放模式。

HT8698内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。

此外，HT8698内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。

特点

• 防削顶失真功能(Anti-Clipping Function, ACF)

• 免滤波器数字调制，直接驱动扬声器

• 输出功率

• 2×4.75W(VBAT = 4.0V, PVDD = 6V, RL=4Ω, THD+N=10%)

• 电源

• 升压输入VBAT：2.5V至5.5V

• 升压输出PVDD：VBAT至7.0V

• BOOST输出电压可调

• AB类，D类可切换

• 过流/过热/欠压异常保护功能

• 无铅封装，TSSOP20L-PP

应用

• 蓝牙音箱

• 便携式音箱

• 2.1声道小音箱

• 扩音器

• iphone/ipod/ipod docking

• MP4, 导航仪

• 平板电脑，笔记本电脑

• 智能手机

• 小尺寸LCD电视/监视器

• 便携式游戏机

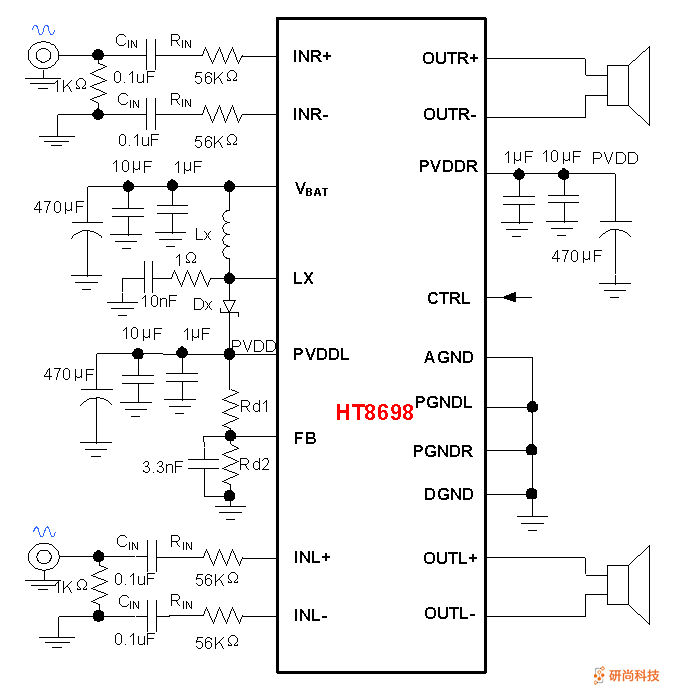

典型应用图
