禾润内置升压音频功放:HT8692

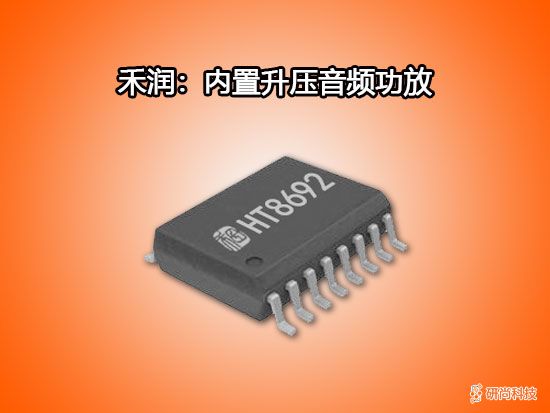

禾润内置升压音频功放:HT8692(图1)

禾润-内置升压音频功放-HT8692


描述

内置BOOST升压和防破音功能的9.0W D类音频功率放大器


HT8692是一款内置BOOST升压模块的F类音频功率放大器。内置的BOOST升压模块可通过外置电阻调节升压值,即使是锂电池供电,在升压至7.0V时,10% THD+N,4Ω负载条件下能连续输出6.5 W功率,3Ω负载条件下则能连续输出8.0W功率。其支持外部设置调节BOOST输出电压。


HT8692的最大特点是防削顶失真(ACF)输出控制功能,可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真(破音),也能自适应地防止在BOOST升压电压下降所造成的输出削顶,显著提高音质,创造非常舒适的听音享受,并保护扬声器免受过载损坏。同时芯片具有ACF-Off 模式。


HT8692具有AB类和D类的自由切换功能,在受到D类功放EMI干扰困扰时,可随时切换至AB类音频功放模式。


HT8692内部集成免滤波器数字调制技术,能够直接驱动扬声器,并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络,极少的外部元器件节省了系统空间和成本,是便携式应用的理想选择。


此外,HT8692内置的关断功能使待机电流最小化,还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。


HT8692具有二个版本,分别是HT8692S, HT8692H,除非特别说明,下文参数均是基于HT8692S的实际测试值,HT8692L和H8692S的参数可能会略有不同。


特点
  • 防削顶失真功能(Anti-Clipping Function, ACF)

  • 免滤波器数字调制,直接驱动扬声器

  • 输出功率

    • HT8692H: 9W (VBAT=4.2V, PVDD = 7.5V, RL=3Ω, THD+N=10%)

    • HT8692S: 8.0W (VBAT=4.2V, PVDD = 7.0V, RL=3Ω, THD+N=10%)

    • HT8692S: 6.5W (VBAT=4.2V, PVDD = 7.0V, RL=4Ω, THD+N=10%)

    • HT8692S: 3.5W (VBAT=4.2V, PVDD = 7.0V, RL=8Ω, THD+N=10%)

  • 电源

    • 升压输入VBAT:2.5V至5.5V

    • 升压输出PVDD:VBAT至7.5V

  • BOOST输出电压可调

  • AB/D类可切换

  • 保护功能:过流/过热/欠压异常保护功能

  • 无铅封装,SOP16L-PP


应用
  • 蓝牙音箱

  • 便携式音箱

  • 2.1声道小音箱

  • 扩音器

  • iphone/ipod/ipod docking

  • MP4, 导航仪

  • 平板电脑,笔记本电脑

  • 智能手机

  • 小尺寸LCD电视/监视器

  • 便携式游戏机

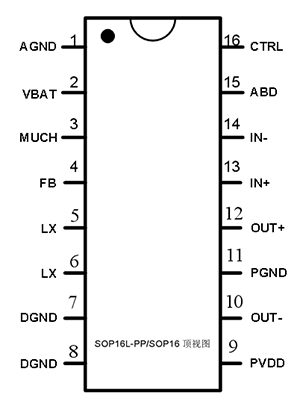

引脚信息

禾润内置升压音频功放:HT8692(图2)

SOP

引脚号

引脚

名称

I/O

ESD

保护电路

功能

1

AGND

GND

PN

模拟地

2

VBAT

Power

PN

电池电源电压

3

MUCH

I

PN

静音逻辑,H静音

4

FB

I

PN

电压反馈取样点

5,6

LX

I

-

升压调整管输入

7,8

DGND

GND

-

功率地

9

PVDD

Power

-

升压转换器输出电压

10

OUT-

O

-

反相输出端(BTL-)

11

PGND

GND

-

功率地

12

OUT+

O

-

同相输出端(BTL+)

13

IN+

I

PN

同相输入端(差分+)

14

IN-

I

PN

反相输入端(差分-)

15

ABD

I

PN

AB类和D类工作模式切换

16

CTRL

I

PN

ACF模式和关断模式控制端

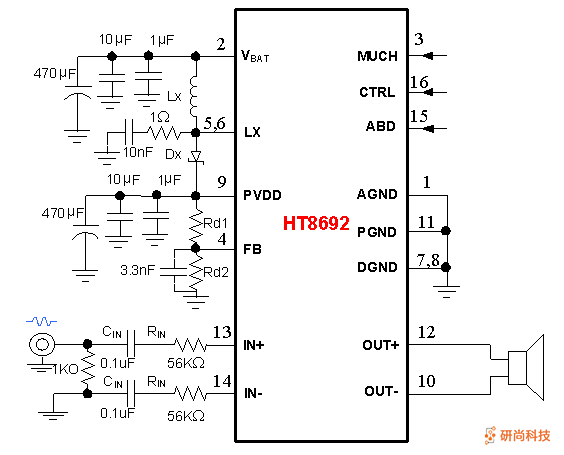

典型应用图

禾润内置升压音频功放:HT8692(图3)

更多产品信息及试用

请至在线留言中,告诉我们您所需要的产品和其他相关信息,我们会尽快将资料及产品发给您!
