禾润-内置升压音频功放-HT8691

描述

内置高效率自适应电荷泵升压，防削顶失真功能，D/AB切换的 5.2W单声道高保真音频功率放大器

HT8311是一款D类音频功率放大器，在VBAT=4.2V、THD+N=10%，4Ω负载条件下能连续输出5.2W功率。该D类功放的电源电压由内置的自适应电荷泵升压模块提供。该升压模块在低功率时不升压，可有效提升电池的播放时间。

HT8311的最大特点是防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），也能自适应地防止在升压电压下降所造成的输出削顶，显著提高音质，创造非常舒适的听音享受，并保护扬声器免受过载损坏。

HT8311具有AB类和D类的自由切换功能，在受到D类功放EMI干扰困扰时，可随时切换至AB类音频功放模式（此时电荷泵升压功能关闭）。

HT8311内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。

此外，HT8311内部固定28dB增益，内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。

特点

• 防削顶失真功能(Anti-Clipping Function, ACF)

• 自适应电荷泵升压功能

• 内部固定28dB增益

• 输出功率

• 5.2W (VBAT=4.2V, RL=4Ω, THD+N=10%)

• 4.0W (VBAT=3.7V, RL=4Ω, THD+N=10%)

• 3.0W (VBAT=3.3V, RL=4Ω, THD+N=10%)

• 效率

• 84% (VBAT=3.7V, RL=4Ω, 0.4W)

• 75% (VBAT=3.7V, RL=4Ω, 2W)

• 电源

• 升压输入VBAT：2.7V至5.5V

• 升压输出CPOUT：6.4V

• 静态工作电流：3mA

• 关断电流：<1uA

• AB/D类可切换

• 免滤波器数字调制，直接驱动扬声器

• 保护功能:过流/过热/欠压异常保护功能

• 无铅封装， SOP10L-PP

应用

• 智能音响

• 无线音响

• 便携式音频设备

• 智能手机

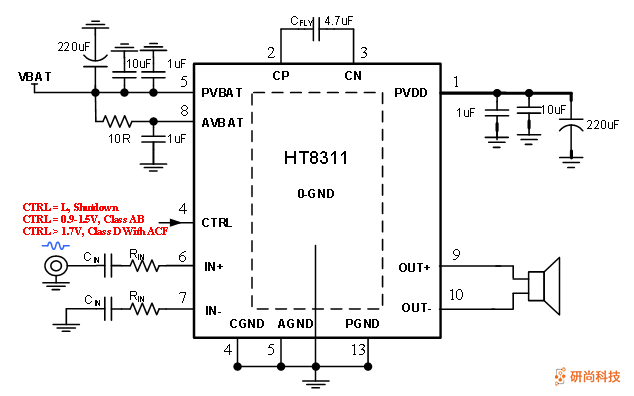

典型应用图
