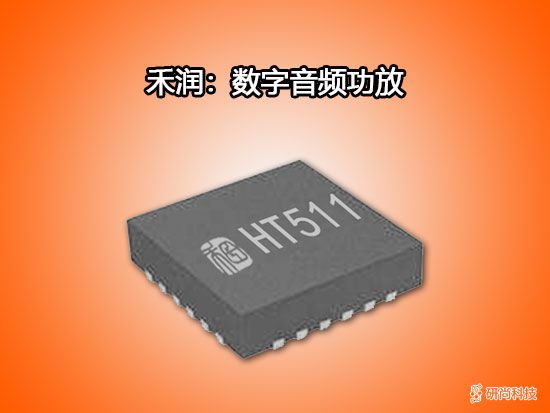

禾润-数字音频功放-HT511

描述

2.8W I2S 输入单声道D类音频功率放大器

HT511是一款低成本的I2S输入单声道输出D类音频功率放大器。其在5V供电时可提供最大2.8W的输出功率; 在6.5V供电时可提供最大4.7W的输出功率

HT511内部集成了DA转换器，其I2S输入最大支持24-bit字节，并且可自动监测采样频率，最高支持192kHz。

HT511集成的D类音频功放还具有增益可调、防破音等功能。

该产品提供TSSOP20, QFN20封装

特点

• 电源供电：PV_DD 2.5-6.5V; DV_DD 3.0-3.6V

• I2S输入：最大支持24-bit字节；可自动检测采样频率，最高192kHz

• 输出功率：

• 1.40W (PV_DD=3.6V, R_L=4Ω, THD+N=10%)

• 2.80W (PV_DD=5.0V, R_L=4Ω, THD+N=10%)

• 4.70W (PV_DD=6.5V, R_L=4Ω, THD+N=10%)

• THD+N= 0.04% (Po=1W, R_L=4Ω, PV_DD = 3.7V)

• 增益可调

• 欠压保护、过温保护、过流保护

• TSSOP20, QFN20封装

应用

• 智能家居

• 智能玩具

• IoT设备

• 游戏设备

• 智能音箱

• 其他锂电/5V设备

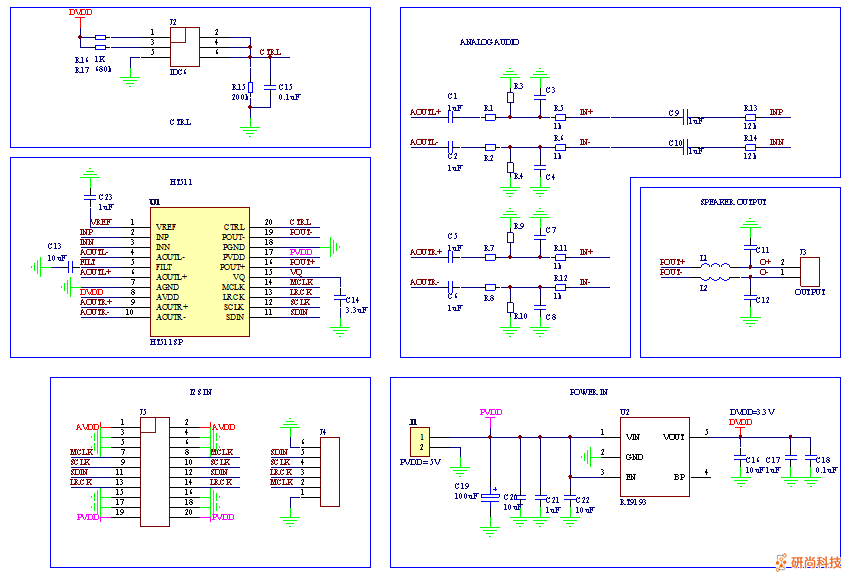

典型应用图
