禾润数字音频功放:HT560

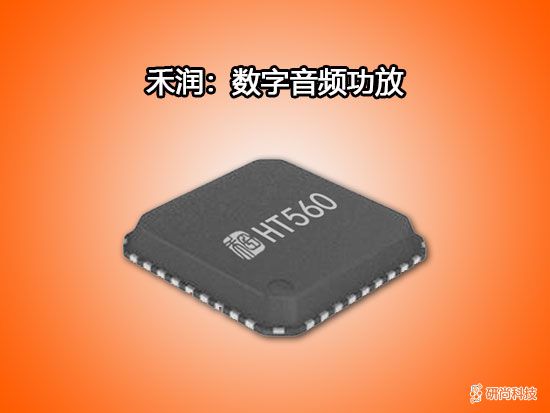

禾润数字音频功放:HT560(图1)

禾润-数字音频功放-HT560


描述

30W立体声D类I2S输入音频功放


HT560是一款高效I2S输入D类立体声音频功率放大器。HT560可选硬件或者软件I2C控制。在BTL模式,能够提供2*30W/8Ω功率输出;在PBTL模式,能够提供75W/4Ω功率输出。


HT560具有过温限幅功能,当芯片内部温度达到过温限幅点,HT560自动降低增益,使其IC能够连续播放而不间断。另外,HT560具有功率限制功能,一种是限幅功能,在输出端限制一定的输出幅度,使其不损坏喇叭。另一种为AGC防削顶失真功能,开启后,可有效改善因输入幅度过大或者电源电压降低造成的破音失真。


此外,HT560内置关断功能使待机电流最小化,还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。


特点
  • 输出功率

  • BTL,2×30W,24V/8Ω,连续

  • BTL,2×25W,16V/4Ω,连续

  • BTL,2×40W,18V/4Ω,峰值

  • PBTL,  75W,24V/4Ω,连续

  • 4.5V-26V宽电压输入范围

  • 超过90%效率,无需散热片

  • 立体声I2S输入

  • 32,44.1,48,88.2,96kHz采样率

  • 可选硬件或软件控制

  • 可编程功率限制,以及AGC功能

  • 过温限幅功能

  • 输出短路、过流关断功能

  • 欠压异常保护功能

  • 无铅无卤封装,QFN36-P


应用
  • 蓝牙音箱

  • 便携式音箱

  • 2.1声道音箱

  • 扩音器

  • 拉杆音箱

  • LCD电视/监视器

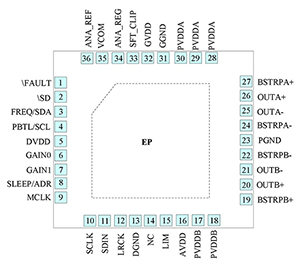

引脚信息

禾润数字音频功放:HT560(图2)

引脚号

引脚名称

I/O

功能

1

\FAULT

O

功放错误检测输出,当芯片内部检测到错误,输出低电平

2

\SD

I

关断控制输入,低电平芯片处于低功耗状态;高电平芯片正常工作

3

FREQ/SDA

I

硬件控制模式,调制频率设置控制输入;软件I2C模式,SDA数据输入

4

PBTL/SCL

I

硬件控制模式,PBTL设置控制输入;软件I2C模式,SCL时钟输入

5

DVDD

P

数字模块电路供电输入,做好电源滤波

6

GAIN0

I

功放增益设置输入低位

7

GAIN1

I

功放增益设置输入高位

8

SLLEP/ADR

I

硬件控制模式,功放SLEEP设置控制输入;软件I2C模式,I2C地址设置控制输入

9

MCLK

I

I2S主时钟输入

10

SCLK

I

I2S采样时钟输入

11

SDIN

I

I2S数据输入

12

LRCK

I

I2S帧时钟输入

13

DGND

G

数字电路地

14

NC

-

内部无连接,可连接至地

15

LIM

I

功率限制模式设置

16

AVDD

P

模拟电源供电

17

PVDDB

P

B通道功率电源供电

18

PVDDB

P


19

BSB+

BST

Boot Strap端,接220nF电容到OUTB+

20

OUTB+

O

B通道输出正端

21

OUTB-

O

B通道输出负端

22

BSB-

BST

Boot Strap端,接220nF电容到OUTB-

23

PGND

G

功率地

24

BSA-

BST

Boot Strap端,接220nF电容到OUTA-

25

OUTA-

O

A通道输出负端

26

OUTA+

O

A通道输出正端

27

BSA+

BST

Boot Strap端,接220nF电容到OUTA+

28

PVDDA

P

A通道功率电源供电

29

PVDDA

P


30

PVDDA

P


31

GGND

G

逻辑地

32

GVDD

O

内部整流输出,接1uF电容到地

33

SFT_CLIP

I

限幅值设置

34

ANA_REG

P

内部整流输出

35

VCOM

P

偏置电压输出

36

ANA_REF

P

内部整流参考地


EP

G

芯片底部裸焊盘,请接电源地

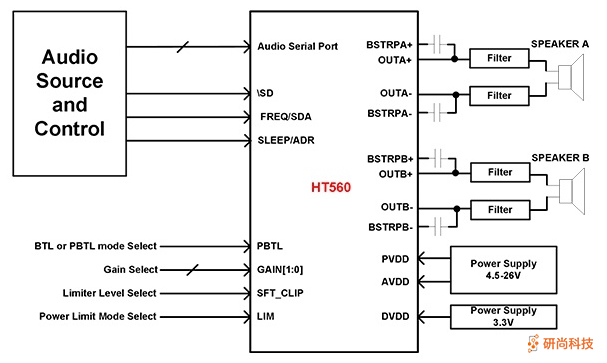

典型应用图

禾润数字音频功放:HT560(图3)
