用于便携式消费类产品的全集成芯片LP7852

发布时间：2022-02-22 08:24:17 阅读次数：

随着时代的不断发展，人们生活水平的不断提升，数字化进程的发展已经渗入到人们的日常生活中了，这就让便携式消费类产品的发展有了更多的动力和发展的基础，进而改变了消费者传统的消费观念以及生活方式。近年来，功能简单使用方便的便携式健康及娱乐类电子产品呈爆发式增长，像电动消毒枪、电动牙刷、成人用品、手持小风扇等产品，这些产品的共同点就是可充电反复使用、简单档位控制以及最重要的电机部件。

手持消毒枪使用高压空气泵电机，通过纳米喷头，把消毒液抽出雾化喷洒，不但省力，喷洒速度和覆盖范围广，也可以档位设置。电动牙刷通过电动机芯的快速旋转或震动，使刷头产生频震动，瞬间将牙膏分解成细微泡沫，深入清洁牙缝，同时刷毛的颤动对牙龈组织有按摩效果。成人用品通过电机产生驱动转矩，作为情趣玩具震动、转动或抽插的动力源，像震动按摩器、跳蛋、转珠棒、自动飞机杯等成人玩具都内置有电机，通过档位调节幅度或频率。手持小风扇则直接使用电机转动扇叶，通过档位调整风量大小。

这些产品方案传统上都是使用MCU作为主控，配合充电芯片、升降压电源芯片及功率MOS管来进行电机驱动及系统控制。相比，微源SoC全集成方案专门针对这类应用，最新推出的LP7852不仅集成了充电、放电、路径管理、LED灯指示和档位按键等众多功能，使得应用电路非常简单，极大节省了系统的体积，还集成了多重保护功能，包括过放保护、短路保护、过温保护、电池反接保护等功能，芯片端口设计了高性能的ESD保护电路，使得该款芯片具有极高的可靠性和稳定性。

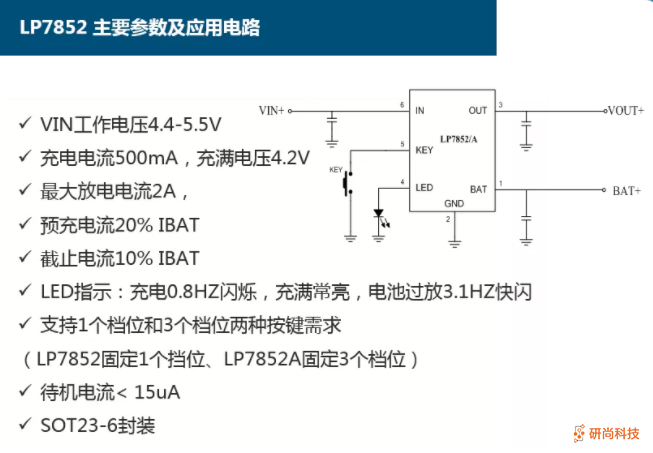

LP7852 主要参数

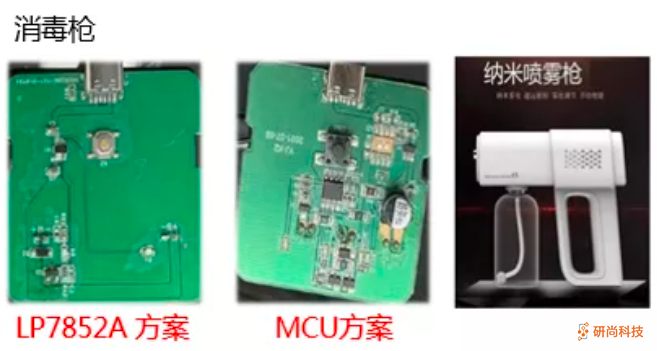

LP7852与MCU 方案对比优势

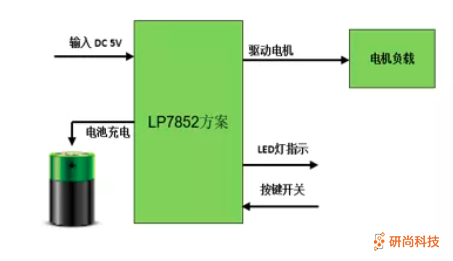

LP7852在与传统MCU相比，不仅外围简单，且还具有完善的功能机制，可支持充电路径管理，当电池在放电时，输入插入5V进来，负载将自动切换成由输入5V供电，同时输入5V还能继续给电池充电，以保证电池能够快速充满，同时LED指示灯会以0.8HZ的频率慢闪告知用户属于充电状态，充满后LED灯将转换成常亮提醒用户电池充满。当按键按下时，输出开始放电，输出电压会通过按键的次数来调整PWM的占空比改变输出电压，实现不同的档位。使用过程中当电池电量不足时，LED还会以3.1HZ的频率快速闪烁提醒用户及时对电池充电，为了提高电池的寿命，LP7852还具有过充和过放的保护机制。
