顺芯ADC:ES7241D

顺芯ADC:ES7241D(图1)

高性能立体声音频 ADC


ES7241D特征
  • 高性能multi-bit delta-sigma音频ADC

  • 100分贝的信噪比

  • -85 dB THD+N

  • 3个Vpp模拟输入

  • 24位,8至200 kHz采样频率

  • I2S/LJ主或从模式数据接口

  • 256/384Fs和其他非标准音频系统时钟

  • 低功耗待机模式


应用场景
  • Soundbar

  • 音频接口

  • 数字电视

  • A / V接收器

  • DVR

  • NVR

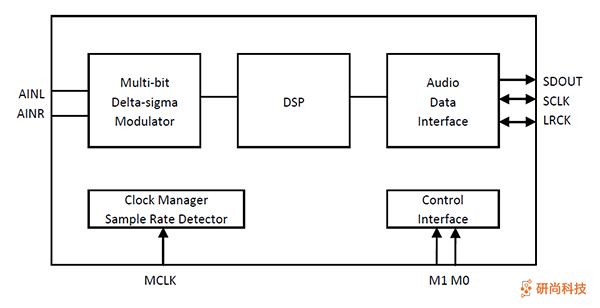

使用图示

顺芯ADC:ES7241D(图2)

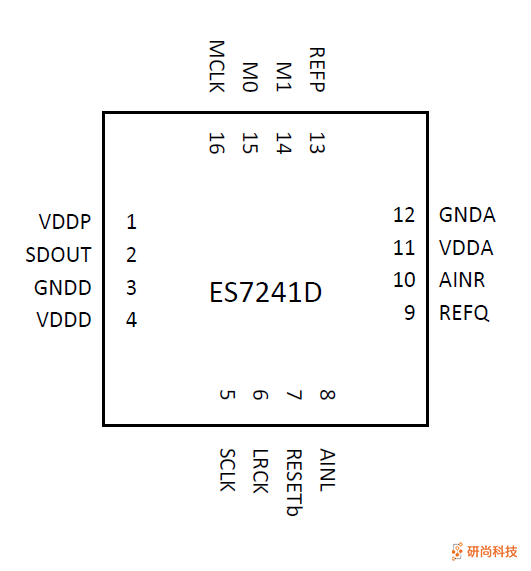

引脚和描述

顺芯ADC:ES7241D(图3)

PIN NAMEPIN NUMBERI/ODESCRIPTION
M0, M115,14IMode selection
MCLK16IMaster clock
SCLK5I/OSerial data bit clock
LRCK6I/OSerial data left and right channel frame clock
SDOUT2OSerial data output
RESETb7IActive low chip reset (low power)
AINL, AINR8,10IAnalog left and right inputs
VDDP1IPower supply for the digital input and output
VDDD/GNDD4,3IDigital power supply
VDDA/GNDA11,12IAnalog power supply
REFP13OFiltering capacitor connection
REFQ9OFiltering capacitor connection
